Wenzhou Shangming Electric Co., Ltd. ప్రీమియం ఎలక్ట్రికల్ పరికరాల యొక్క ప్రముఖ తయారీదారు మరియు సరఫరాదారు.

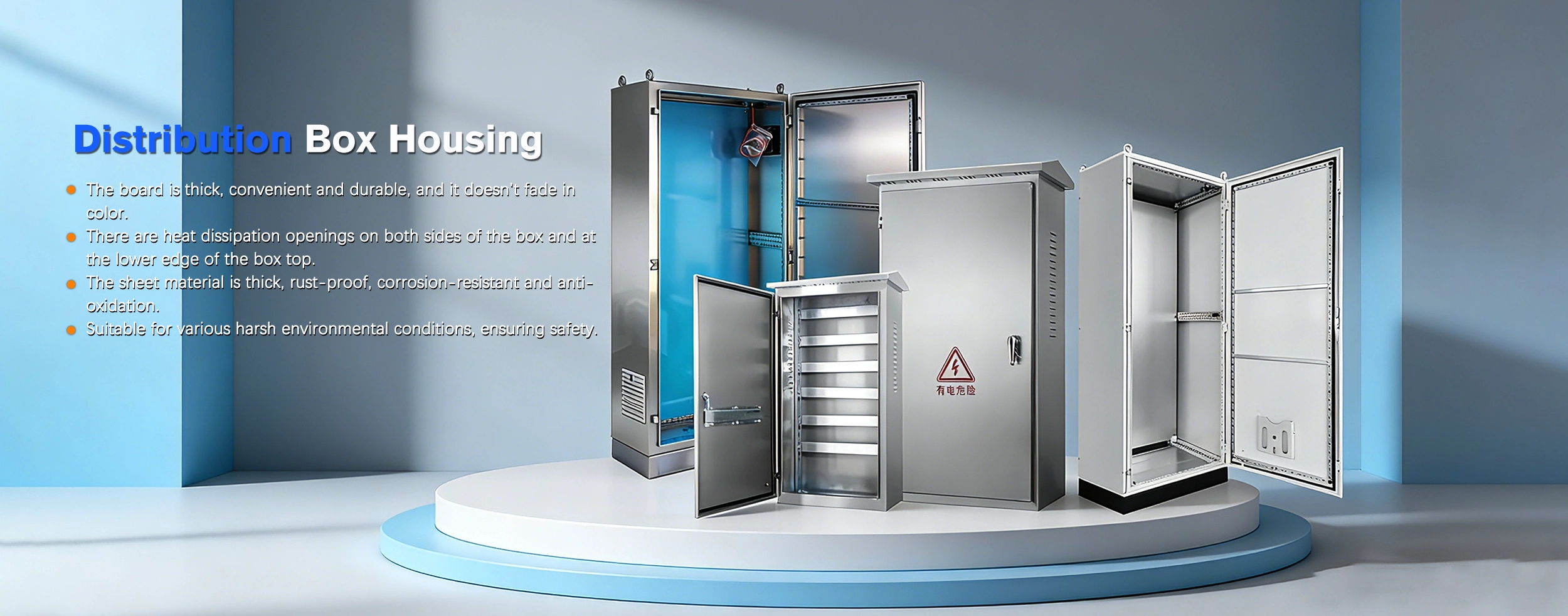

షాంగింగ్పంపిణీ పెట్టె ఎన్‌క్లోజర్‌ల నమ్మకమైన తయారీదారు మరియు సరఫరాదారు. మా విస్తృతమైన అనుభవంతో, మేము వివిధ రకాల పదార్థాలు మరియు స్పెసిఫికేషన్‌లలో ఉత్పత్తులను అందిస్తాము మరియు మీ నిర్దిష్ట అవసరాలకు అనుగుణంగా అనుకూలీకరించిన పరిష్కారాలను కూడా అందించగలము.

కీ ఫీచర్లు

1. భౌతిక రక్షణ: సిబ్బంది మరియు ప్రత్యక్ష భాగాల మధ్య ప్రమాదవశాత్తూ సంబంధాన్ని నివారించేటప్పుడు, దుమ్ము, నీరు మరియు విదేశీ వస్తువుల ప్రవేశానికి వ్యతిరేకంగా రక్షణను అందిస్తుంది.

2. భద్రత ఐసోలేషన్: ఆపరేటింగ్ వాతావరణం నుండి అధిక-వోల్టేజ్ మరియు అధిక-కరెంట్ పరికరాలను వేరు చేస్తుంది, తద్వారా విద్యుత్ షాక్ మరియు అగ్ని ప్రమాదాలను తగ్గిస్తుంది.

3. కాంపోనెంట్ మౌంటు ప్లాట్ఫారమ్: డిస్ట్రిబ్యూషన్ బాక్స్ ఎన్‌క్లోజర్‌లో DIN పట్టాలు, మౌంటు బ్రాకెట్‌లు మరియు సర్క్యూట్ బ్రేకర్లు మరియు విద్యుత్ మీటర్ల వంటి భాగాల యొక్క ప్రామాణిక సంస్థాపనను సులభతరం చేయడానికి ముందుగా డ్రిల్ చేసిన రంధ్రాలు ఉంటాయి.

4. విద్యుదయస్కాంత షీల్డింగ్: అంతర్గత నియంత్రణ సర్క్యూట్రీపై బాహ్య విద్యుదయస్కాంత జోక్యం యొక్క ప్రభావాన్ని తగ్గిస్తుంది.

5. పర్యావరణ అనుకూలత: వివిధ మెటీరియల్స్ మరియు రక్షణ రేటింగ్‌ల వాడకం ద్వారా, ఇండోర్, అవుట్‌డోర్ మరియు ఇండస్ట్రియల్ సెట్టింగ్‌లతో సహా విస్తృత శ్రేణి పరిసరాలకు ఎన్‌క్లోజర్ అనుకూలంగా ఉంటుంది.

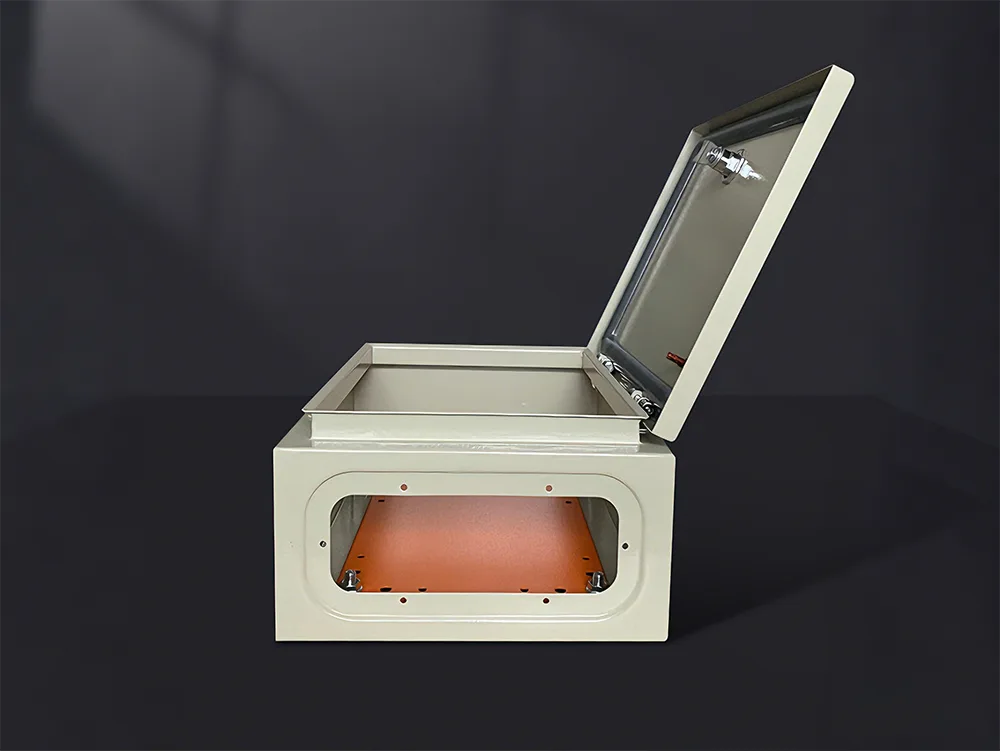

నిర్మాణ భాగాలు

క్యాబినెట్ డోర్: పారదర్శక మరియు ఘన తలుపు ఎంపికలలో అందుబాటులో ఉంది; అనుకూల కాన్ఫిగరేషన్‌లు Shangming నుండి అందుబాటులో ఉన్నాయి.

మౌంటు ప్లేట్: అంతర్గతంగా భద్రపరిచే భాగాల కోసం ఉపయోగించే ఒక మెటల్ ప్లేట్; క్యాబినెట్ వెలుపల అసెంబ్లీని సులభతరం చేయడానికి ఇది తొలగించదగినది.

నాకౌట్‌లు: వివిధ వ్యాసాల కేబుల్‌లను ఉంచడానికి రూపొందించబడిన ప్రీ-పంచ్ కేబుల్ ఎంట్రీ పోర్ట్‌లు.

సీలింగ్ రబ్బరు పట్టీ: డోర్ ప్యానెల్ యొక్క చుట్టుకొలతను లైనింగ్ చేసే అత్యంత సాగే రబ్బరు పట్టీ, పేర్కొన్న IP రక్షణ రేటింగ్‌ను నిర్ధారించడానికి కీలకమైన అంశంగా పనిచేస్తుంది.

గ్రౌండింగ్ బోల్ట్: మెటల్ ఎన్‌క్లోజర్ విశ్వసనీయంగా గ్రౌన్దేడ్‌గా ఉండేలా చూసుకోవడం, తద్వారా ఎన్‌క్లోజర్ విద్యుత్ శక్తివంతం కాకుండా నిరోధించడం అవసరం.

అప్లికేషన్ దృశ్యాలు

I. తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్‌లను నిర్మించడం

మా డిస్ట్రిబ్యూషన్ బాక్స్ ఎన్‌క్లోజర్‌లు వాణిజ్య భవనాలు, నివాస అంతస్తులు మరియు పబ్లిక్ ప్రాంతాలలో విద్యుత్ పంపిణీ కోసం పంపిణీ పెట్టెలుగా పనిచేస్తాయి.

అవి సర్క్యూట్ బ్రేకర్లు మరియు అవశేష కరెంట్ పరికరాల వంటి భాగాలకు మౌంటు ప్లాట్‌ఫారమ్‌లుగా పనిచేస్తాయి, విద్యుత్ పంపిణీ వ్యవస్థ యొక్క మొత్తం నీట్‌నెస్ మరియు భద్రతను పెంచేటప్పుడు ప్రామాణిక వైరింగ్ మరియు భద్రతా రక్షణను సులభతరం చేస్తాయి.

II. పారిశ్రామిక సామగ్రి & ఆటోమేషన్ నియంత్రణ

అవి యంత్రాల కోసం నియంత్రణ పెట్టెలుగా, ఆటోమేటెడ్ ఉత్పత్తి లైన్‌ల కోసం నియంత్రణ క్యాబినెట్‌లుగా మరియు PLC నియంత్రణ వ్యవస్థల కోసం ఎన్‌క్లోజర్‌లుగా పనిచేస్తాయి.

అంతర్గతంగా, వారు కాంటాక్టర్లు, రిలేలు మరియు నియంత్రణ మాడ్యూల్స్ వంటి భాగాలను కలిగి ఉంటారు, ఈ ఎలక్ట్రికల్ పరికరాలను దుమ్ము మరియు చమురు కాలుష్యం నుండి రక్షించడంతోపాటు పరికరాల ఏకీకరణ మరియు నిర్వహణను సులభతరం చేస్తారు.

III. అవుట్‌డోర్ పవర్ డిస్ట్రిబ్యూషన్ & ఇంజనీరింగ్ ప్రాజెక్ట్‌లు

అవి తాత్కాలిక అవుట్‌డోర్ పవర్ బాక్స్‌లుగా, నిర్మాణ స్థలాల కోసం పవర్ డిస్ట్రిబ్యూషన్ యూనిట్లుగా మరియు రోడ్డు లైటింగ్ కోసం కంట్రోల్ బాక్స్‌లుగా పనిచేస్తాయి.

మీకు ఈ అప్లికేషన్‌ల కోసం అనుకూలీకరించిన ఉత్పత్తి అవసరమైతే, నీరు, దుమ్ము మరియు వర్షానికి నిరోధకతను నిర్ధారించడానికి అధిక రక్షణ రేటింగ్‌ను (ఉదా. IP54 / IP65) ఎంచుకోవాలని మేము సిఫార్సు చేస్తున్నాము.

IV. ఫోటోవోల్టాయిక్ & న్యూ ఎనర్జీ సిస్టమ్స్

షాంగ్మింగ్ ఎన్‌క్లోజర్‌లను అందిస్తుందిPV కాంబినర్ బాక్సులను, గ్రిడ్-టైడ్ PV క్యాబినెట్‌లు మరియు శక్తి నిల్వ వ్యవస్థల కోసం నియంత్రణ పెట్టెలు.

కొత్త శక్తి పరికరాల కోసం పునాది గృహంగా, ఈ ఎన్‌క్లోజర్‌లు రక్షణ, ఐసోలేషన్ మరియు మౌంటు స్థలాన్ని అందిస్తాయి, దీర్ఘకాలిక బాహ్య ఆపరేషన్ కోసం అవసరాలకు మద్దతు ఇస్తాయి.

V. కమ్యూనికేషన్స్ & ఇన్‌ఫ్రాస్ట్రక్చర్

కమ్యూనికేషన్ పరికరాల కోసం కంట్రోల్ బాక్స్‌లు, తక్కువ-వోల్టేజ్ సిస్టమ్‌ల కోసం డిస్ట్రిబ్యూషన్ బాక్స్‌లు, నిఘా వ్యవస్థల కోసం పవర్ సప్లై బాక్స్‌లు మరియు మరిన్నింటిని అనుకూలీకరించడానికి మీరు మమ్మల్ని సంప్రదించవచ్చు.

ఇది కమ్యూనికేషన్ పవర్ పరికరాల రక్షణను నిర్ధారిస్తుంది, బాహ్య జోక్యం మరియు పర్యావరణ ప్రభావాన్ని నిరోధిస్తుంది మరియు మొత్తం సిస్టమ్ స్థిరత్వాన్ని పెంచుతుంది.

డిస్ట్రిబ్యూషన్ బాక్స్ ఎన్‌క్లోజర్‌ను ఎంచుకున్నప్పుడు ఏ అంశాలను పరిగణించాలి?

1. కొలతలు మరియు లక్షణాలు

ఎంపిక చేస్తున్నప్పుడు, భాగాలకు సరిగ్గా సరిపోయే ఎన్‌క్లోజర్‌ను ఎంచుకోమని మేము సిఫార్సు చేయము. అంతర్గత భాగాలచే ఆక్రమించబడిన ప్రాంతం బేస్ ప్లేట్ ప్రాంతంలో 80% మించకూడదు. మిగిలిన 20% స్థలం వైరింగ్, వేడి వెదజల్లడం మరియు భవిష్యత్ విస్తరణ కోసం కేటాయించబడింది; కాబట్టి, మీరు ఎల్లప్పుడూ మీ ఎంపికలో కొంత హెడ్‌రూమ్‌ను అనుమతించాలి.

లోతుకు సంబంధించి, మీరు సర్క్యూట్ బ్రేకర్లు (వాటి ఆపరేటింగ్ హ్యాండిల్స్‌తో సహా), వైర్ డక్ట్‌లు మరియు ఎన్‌క్లోజర్ డోర్ యొక్క మిశ్రమ లోతును పరిగణనలోకి తీసుకోవాలి. అధిక-కరెంట్ మోల్డ్-కేస్ సర్క్యూట్ బ్రేకర్లకు ఇది చాలా కీలకం, ఇవి ముఖ్యమైన లోతు అవసరాలు కలిగి ఉంటాయి; దీన్ని లెక్కించడంలో విఫలమైతే తలుపు సరిగ్గా మూసివేయకుండా నిరోధించవచ్చు.

2. రక్షణ రేటింగ్ (IP కోడ్)

దయచేసి ఇన్‌స్టాలేషన్ వాతావరణం యొక్క తీవ్రత ఆధారంగా తగిన రక్షణ రేటింగ్‌ను ఎంచుకోండి:

ఇండోర్ కార్యాలయాలు/కారిడార్లు: IP30 – IP40 సరిపోతుంది.

పారిశ్రామిక వర్క్‌షాప్‌లు: IP54 దుమ్ము మరియు స్ప్లాషింగ్ నీటి నుండి రక్షణను అందించడానికి సిఫార్సు చేయబడింది.

అవుట్‌డోర్‌లు/ఫోటోవోల్టాయిక్ సిస్టమ్‌లు: IP65 లేదా అంతకంటే ఎక్కువ తప్పనిసరి, మరియు డోర్ సీమ్‌లు తప్పనిసరిగా నిరంతర, ఇంటిగ్రేటెడ్ సీలింగ్ రబ్బరు పట్టీని కలిగి ఉండాలి.

3. మెటీరియల్ మరియు తుప్పు నిరోధకత

కోల్డ్-రోల్డ్ స్టీల్: అత్యంత బహుముఖ ఎంపిక, చాలా పొడి, ఇండోర్ పరిసరాలకు అనుకూలంగా ఉంటుంది.

స్టెయిన్‌లెస్ స్టీల్ (304/316): అధిక ఉప్పు-స్ప్రే ఎక్స్‌పోజర్‌తో ఫార్మాస్యూటికల్, ఫుడ్ ప్రాసెసింగ్ మరియు తీరప్రాంత పరిసరాలకు అనుకూలం. స్టెయిన్‌లెస్ స్టీల్ 316 304తో పోలిస్తే ఉన్నతమైన తుప్పు నిరోధకతను అందిస్తుంది.

4. థర్మల్ మేనేజ్మెంట్

హీట్ మేనేజ్‌మెంట్ అనేది హై-పవర్ డిస్ట్రిబ్యూషన్ బాక్స్‌ల యొక్క తరచుగా పట్టించుకోని అంశం. కింది దృశ్యాల ఆధారంగా మీ ఎంపిక చేయాలని మేము సిఫార్సు చేస్తున్నాము:

నిష్క్రియ శీతలీకరణ: ఎన్‌క్లోజర్‌లో ఉత్పత్తి అయ్యే వేడి తక్కువగా ఉంటే, పూర్తిగా మూసివున్న ఎన్‌క్లోజర్ అనుకూలంగా ఉంటుంది.

యాక్టివ్ కూలింగ్: ఎన్‌క్లోజర్‌లో వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్‌లు (VFDలు), సాఫ్ట్ స్టార్టర్‌లు లేదా హై-కరెంట్ కాంటాక్టర్‌లు వంటి భాగాలు ఉంటే, మీరు తప్పనిసరిగా వెంటిలేషన్ లౌవర్‌లతో కూడిన ఎన్‌క్లోజర్‌ను ఎంచుకోవాలి. కొన్ని సందర్భాల్లో, మీరు అక్షసంబంధ శీతలీకరణ ఫ్యాన్ కోసం ముందుగా డ్రిల్ చేసిన మౌంటు రంధ్రాలతో మోడల్‌ను కూడా ఎంచుకోవలసి ఉంటుంది.

సూర్యరశ్మి రక్షణ: బాహ్య ఆవరణల కోసం, అంతర్గత ఉష్ణోగ్రతలు విపరీతంగా పెరగకుండా ప్రత్యక్ష సూర్యకాంతిని నిరోధించడానికి మేము డబుల్-రూఫ్ నిర్మాణాన్ని సిఫార్సు చేస్తున్నాము.

5. సంస్థాపన మరియు ఆపరేషన్ సౌలభ్యం

డోర్ ఓపెనింగ్ డైరెక్షన్: ఇన్‌స్టాలేషన్ సైట్‌లో అందుబాటులో ఉన్న స్థలాన్ని బట్టి ఎడమ-ఓపెనింగ్ లేదా కుడి-ఓపెనింగ్ డోర్ మరింత సౌకర్యవంతంగా ఉందో లేదో నిర్ణయించండి. షాంగ్మింగ్ యొక్క కొన్ని హై-ఎండ్ ఎన్‌క్లోజర్‌లు రివర్సిబుల్ (ఎడమ లేదా కుడి వైపు నుండి తెరవడానికి కాన్ఫిగర్ చేయవచ్చు) తలుపులను కలిగి ఉంటాయి.

కేబుల్ ఎంట్రీ/నిష్క్రమణ: కేబుల్‌లు ఎన్‌క్లోజర్‌లో ఎగువ నుండి లేదా దిగువ నుండి ప్రవేశించాలా మరియు నిష్క్రమిస్తాయో లేదో నిర్ధారించండి. తొలగించగల ఫ్లాంజ్ ప్లేట్‌తో కూడిన ఎన్‌క్లోజర్‌ను ఎంచుకోవాలని మేము సిఫార్సు చేస్తున్నాము; ఫ్లేంజ్ ప్లేట్‌లోకి కేబుల్ ఎంట్రీ రంధ్రాలను డ్రిల్లింగ్ చేయడం వల్ల ఎక్కువ సౌలభ్యాన్ని అందిస్తుంది మరియు ఎన్‌క్లోజర్ బాడీలోకి నేరుగా డ్రిల్లింగ్ చేయడంతో పోలిస్తే ఉన్నతమైన ముద్రను నిర్ధారిస్తుంది.

లాక్ రకం: ప్రామాణిక పారిశ్రామిక త్రిభుజాకార లాక్, కీడ్ ఫ్లష్ లాక్ లేదా ఫైర్-సేఫ్టీ కామ్ లాక్.

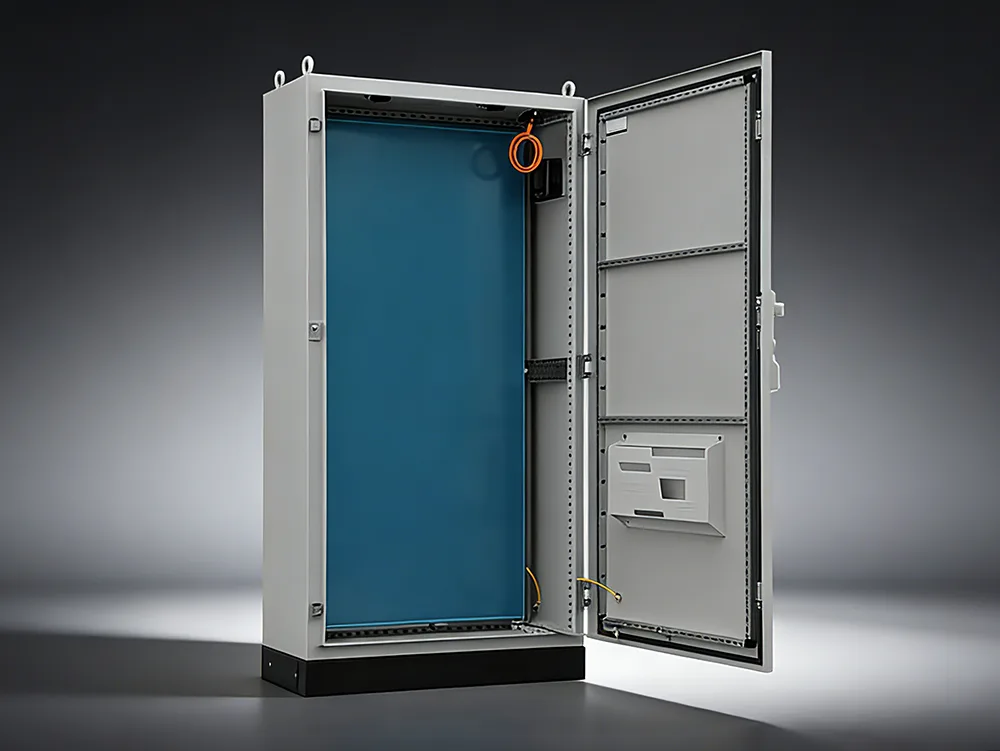

వివిధ రకాలతో పాటుపంపిణీ పెట్టె ఎన్‌క్లోజర్‌లు, షాంగ్మింగ్ ఫ్లోర్-స్టాండింగ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్ ఎన్‌క్లోజర్‌లను కూడా అందిస్తుంది-మా అధిక-నాణ్యత ఉత్పత్తి లైనప్‌లో కీలక భాగం. వన్-స్టాప్ అనుకూలీకరించిన సొల్యూషన్స్ మరియు డైరెక్ట్ ఫ్రమ్-ఫ్యాక్టరీ ధరల నుండి ప్రయోజనం పొందేందుకు మమ్మల్ని మీ దీర్ఘకాలిక సరఫరాదారుగా ఎంచుకోండి.

కీ ఫీచర్లు

అధిక లోడ్-బేరింగ్ కెపాసిటీ: మా ఫ్లోర్-స్టాండింగ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్ ఎన్‌క్లోజర్‌ల కోసం, మేము సాధారణంగా 2.0 మిమీ లేదా అంతకంటే ఎక్కువ మందంతో కోల్డ్-రోల్డ్ స్టీల్ ప్లేట్‌లను ఉపయోగిస్తాము, వీటిని వెల్డెడ్ లేదా అసెంబుల్ చేసి స్ట్రక్చర్‌ను ఏర్పాటు చేస్తారు. ఈ దృఢమైన నిర్మాణం భారీ ఫ్రేమ్-రకం సర్క్యూట్ బ్రేకర్లు, పెద్ద-క్రాస్-సెక్షన్ కాపర్ బస్‌బార్లు మరియు ట్రాన్స్‌ఫార్మర్ కేబుల్‌లకు సురక్షితంగా మద్దతు ఇవ్వడానికి క్యాబినెట్‌ను అనుమతిస్తుంది.

మాడ్యులర్ డిజైన్: ఇంటీరియర్ మాడ్యులర్ హోల్ ప్యాటర్న్ సిస్టమ్‌ను కలిగి ఉంది, ఇది నిర్దిష్ట అవసరాలకు అనుగుణంగా క్రాస్‌బీమ్‌లు మరియు మౌంటు ప్లేట్‌ల సౌకర్యవంతమైన సర్దుబాటును అనుమతిస్తుంది. ఈ డిజైన్ అవసరమైనప్పుడు అనుకూలమైన నవీకరణలు మరియు విస్తరణలను సులభతరం చేస్తుంది.

వెంటిలేషన్ మరియు హీట్ డిస్సిపేషన్: క్యాబినెట్‌లో సాధారణంగా ఉండే అధిక కరెంట్ స్థాయిల దృష్ట్యా, ప్రభావవంతమైన గాలి ప్రవాహాన్ని నిర్ధారించడానికి ఎన్‌క్లోజర్ పైభాగంలో ఎగ్జాస్ట్ వెంట్‌లు మరియు దిగువన ఎయిర్ ఇన్‌టేక్ వెంట్‌లతో అమర్చబడి ఉంటుంది. అదనంగా, ఉత్పత్తిలో బలవంతంగా గాలి శీతలీకరణ వ్యవస్థను ఏకీకృతం చేయడానికి కస్టమర్‌లు అనుకూల కాన్ఫిగరేషన్‌ను అభ్యర్థించవచ్చు.

సాధారణ క్యాబినెట్ వర్గీకరణలు

వాటి నిర్మాణ రూపం ఆధారంగా, ఫ్లోర్-స్టాండింగ్ క్యాబినెట్‌లు ప్రధానంగా రెండు ప్రధాన వర్గాలుగా విభజించబడ్డాయి:

1. స్థిర రకం

లక్షణాలు: అంతర్గత భాగాలు మద్దతు బ్రాకెట్ల ద్వారా కఠినంగా మౌంట్ చేయబడతాయి; వైర్ చేసిన తర్వాత, వాటిని తరలించలేరు.

అప్లికేషన్స్: ఒక సాధారణ నిర్మాణం మరియు తక్కువ ధర ఫీచర్లు; నిరంతర విద్యుత్ సరఫరా అవసరాలు చాలా కఠినంగా లేని సెట్టింగ్‌లలో సాధారణంగా ఉపయోగించబడుతుంది.

ప్రతినిధి మోడల్: GGD-రకం AC తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్.

2. డ్రా-అవుట్ రకం / తొలగించగల రకం

లక్షణాలు: ప్రతి వ్యక్తి సర్క్యూట్ ప్రత్యేక, స్వతంత్ర డ్రాయర్ యూనిట్‌లో ఉంచబడుతుంది.

అప్లికేషన్లు: నిర్వహణ కోసం చాలా సౌకర్యవంతంగా ఉంటుంది. ఒక నిర్దిష్ట సర్క్యూట్ విఫలమైతే, ప్రధాన విద్యుత్ సరఫరాను కత్తిరించాల్సిన అవసరం లేకుండా సంబంధిత డ్రాయర్‌ను బయటకు తీసి కొత్త దానితో భర్తీ చేయవచ్చు.

ప్రతినిధి నమూనాలు: GCK, GCS మరియు MNS-రకం అధునాతన పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్‌లు.

ఫ్లోర్-స్టాండింగ్ vs. వాల్-మౌంటెడ్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు: తేడా ఏమిటి?

ఉత్పత్తి ఎంపిక మరియు కాన్ఫిగరేషన్ సిఫార్సులు

మీ నిర్దిష్ట ప్రాజెక్ట్ అవసరాల ఆధారంగా, ప్రీ-సేల్స్ దశలో,షాంగింగ్మీ కోసం చాలా సరిఅయిన కాన్ఫిగరేషన్‌ను సిఫార్సు చేస్తుంది. సాధారణంగా చెప్పాలంటే, మేము చాలా తరచుగా మద్దతిచ్చే అప్లికేషన్ దృశ్యాలు సంబంధిత కాన్ఫిగరేషన్ సిఫార్సులతో పాటు క్రింద ఇవ్వబడ్డాయి.

1. పారిశ్రామిక ప్రధాన విద్యుత్ పంపిణీ

సిఫార్సు చేయబడిన కాన్ఫిగరేషన్:

క్యాబినెట్ కొలతలు: 1800–2200mm (H) × 600–1000mm (W) × 600–1000mm (D)

మెటీరియల్: కోల్డ్ రోల్డ్ స్టీల్ షీట్ (≥1.5 మిమీ)

రక్షణ రేటింగ్: IP30 / IP40

నిర్మాణం: సింగిల్ క్యాబినెట్ లేదా కపుల్డ్ క్యాబినెట్‌లు (మాడ్యులర్/స్ప్లిట్టబుల్)

ఇంటీరియర్: ACB / MCCB + బస్‌బార్ సిస్టమ్ ఇన్‌స్టాలేషన్ కోసం రూపొందించబడింది

2. హై-కరెంట్ / మెయిన్ ఇన్‌కమింగ్ లైన్ సిస్టమ్స్

సిఫార్సు చేయబడిన కాన్ఫిగరేషన్:

వెడల్పు: ≥800mm

లోతు: ≥800mm

నిర్మాణం: డబుల్-డోర్ లేదా బహుళ-డోర్ డిజైన్

అంతర్గత స్థలం: అధిక-కరెంట్ రాగి బస్‌బార్‌లకు మద్దతు ఇస్తుంది; ఎగువ లేదా దిగువ కేబుల్ ఎంట్రీ కోసం రిజర్వు చేసిన స్థలాన్ని కలిగి ఉంటుంది.

3. ఆటోమేషన్ కంట్రోల్ / PLC కంట్రోల్ క్యాబినెట్‌లు

సిఫార్సు చేయబడిన కాన్ఫిగరేషన్:

కొలతలు: 1600–2000mm (H)

మెటీరియల్: పౌడర్-కోటెడ్ స్టీల్ షీట్ / స్టెయిన్లెస్ స్టీల్

రక్షణ రేటింగ్: IP40 / IP54

ఇంటీరియర్: మౌంటు ప్లేట్ + DIN పట్టాలు

4. అవుట్‌డోర్ అప్లికేషన్‌లు

సిఫార్సు చేయబడిన కాన్ఫిగరేషన్:

రక్షణ రేటింగ్: IP54 / IP65

మెటీరియల్: స్టెయిన్‌లెస్ స్టీల్ (304/316) లేదా అవుట్‌డోర్-గ్రేడ్ పౌడర్-కోటెడ్ స్టీల్

ఫీచర్లు: రెయిన్‌ప్రూఫ్ పందిరి + సీలింగ్ స్ట్రిప్స్ + యాంటీ-కండెన్సేషన్ డిజైన్

5. అత్యంత తినివేయు పర్యావరణాలు

సిఫార్సు చేయబడిన కాన్ఫిగరేషన్:

మెటీరియల్: 304/316 స్టెయిన్లెస్ స్టీల్

రక్షణ రేటింగ్: IP55+

ఉపరితల చికిత్స: వ్యతిరేక తుప్పు పూత

ఫ్లోర్-స్టాండింగ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్ ఎన్‌క్లోజర్‌లో రొటీన్ మెయింటెనెన్స్ ఎలా చేయాలి?

1. శుభ్రపరచడం మరియు దుమ్ము తొలగింపు

క్యాబినెట్ లోపల నుండి పేరుకుపోయిన దుమ్మును తొలగించడానికి పొడి కాని నేసిన వస్త్రం మరియు వాక్యూమ్ క్లీనర్ ఉపయోగించండి; తడి బట్టలను ఉపయోగించడం లేదా సంపీడన గాలిని నేరుగా పేల్చడం ఖచ్చితంగా నిషేధించబడింది.

బస్‌బార్లు, ఇన్సులేటర్లు, సర్క్యూట్ బ్రేకర్ ఆర్క్ చూట్‌లు మరియు వెంటిలేషన్ ఛానెల్‌లను శుభ్రపరచడంపై ప్రత్యేక శ్రద్ధ వహించండి.

2. ఎలక్ట్రికల్ కనెక్షన్ల బిగింపు

వదులు కోసం అన్ని బోల్ట్ కనెక్షన్ పాయింట్లను తనిఖీ చేయండి; వాటిని పేర్కొన్న టార్క్ విలువలకు తిరిగి బిగించడానికి టార్క్ రెంచ్‌ని ఉపయోగించండి.

ఆక్సీకరణం లేదా ఆర్సింగ్ నష్టం సంకేతాలు గుర్తించబడితే, టెర్మినల్స్ తప్పనిసరిగా పాలిష్ చేయబడాలి లేదా భర్తీ చేయబడాలి.

3. కాంపోనెంట్ ఫంక్షనల్ టెస్టింగ్

సర్క్యూట్ బ్రేకర్లు: మాన్యువల్ ఓపెనింగ్ మరియు క్లోజింగ్ ఆపరేషన్లు సజావుగా ఉన్నాయని మరియు ట్రిప్పింగ్ మెకానిజం ప్రతిస్పందిస్తుందని ధృవీకరించండి.

కాంటాక్టర్లు/రిలేలు: దుస్తులు ధరించడం కోసం పరిచయాల పరిస్థితిని తనిఖీ చేయండి మరియు కాయిల్ నిరోధకత సాధారణ పరిధిలో ఉందని ధృవీకరించండి.

కెపాసిటర్లు: కెపాసిటెన్స్ డిగ్రేడేషన్, ఉబ్బెత్తు లేదా ఎలక్ట్రోలైట్ లీకేజీ సంకేతాల కోసం తనిఖీ చేయండి.

SPDలు (సర్జ్ ప్రొటెక్షన్ పరికరాలు): స్థితి సూచిక విండో ఆకుపచ్చగా ఉందని మరియు క్షీణత సూచిక ట్రిగ్గర్ చేయబడలేదని ధృవీకరించండి.

4. ఇన్సులేషన్ పనితీరు పరీక్ష

కిందివాటిని కొలవడానికి మరియు నిర్ధారించడానికి 500V లేదా 1000V మెగాహోమ్‌మీటర్‌ని ఉపయోగించండి:

దశ-నుండి-దశ ఇన్సులేషన్ నిరోధకత: ≥ 1 MΩ;

ఫేజ్-టు-గ్రౌండ్ ఇన్సులేషన్ నిరోధకత: ≥ 1 MΩ;

కొలిచిన విలువలు ఈ ప్రమాణాల కంటే తక్కువగా ఉంటే, తేమ ప్రవేశించడం లేదా కాలుష్యం వంటి సంభావ్య కారణాల కోసం పరిశోధించండి.

5. మెకానికల్ స్ట్రక్చర్ నిర్వహణ

డ్రాయర్-రకం యూనిట్ల గైడ్ పట్టాలు మరియు ఇంటర్‌లాకింగ్ మెకానిజమ్‌లను తనిఖీ చేయండి, అవి అంటుకోవడం లేదా బంధించడం లేదు. ఎలక్ట్రికల్ పరికరాల కోసం ప్రత్యేకంగా రూపొందించిన గ్రీజును ఉపయోగించి కదిలే భాగాలను ద్రవపదార్థం చేయండి.

"ఫైవ్-ప్రివెన్షన్" (ఇంటర్‌లాకింగ్) సేఫ్టీ మెకానిజమ్స్ యొక్క కార్యాచరణను క్రమానుగతంగా ధృవీకరించండి.

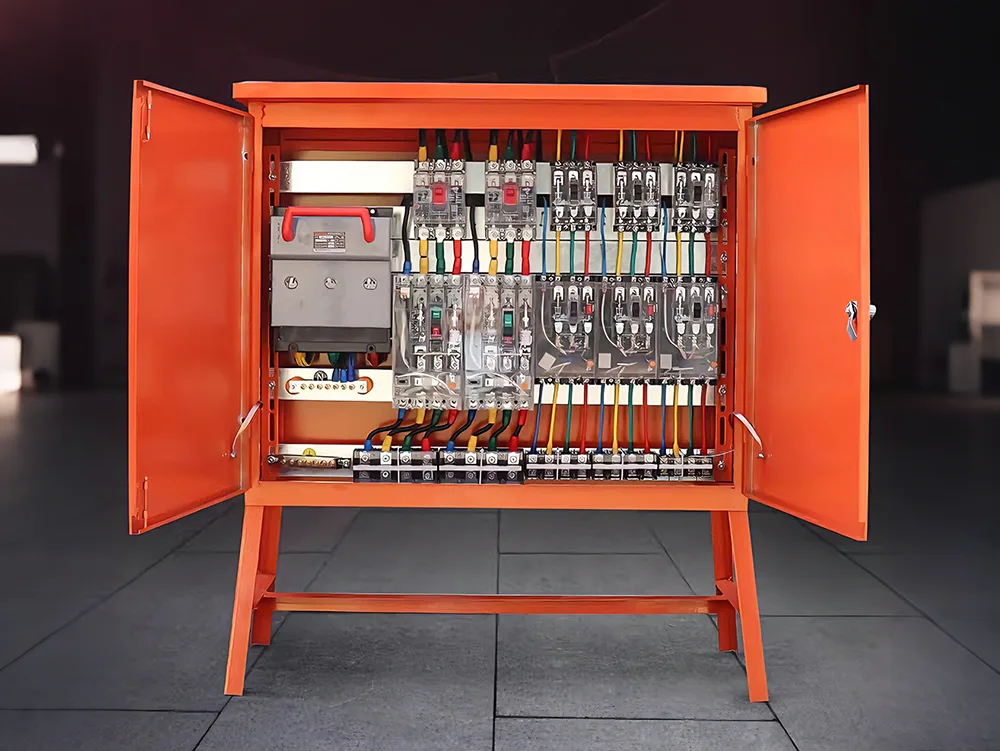

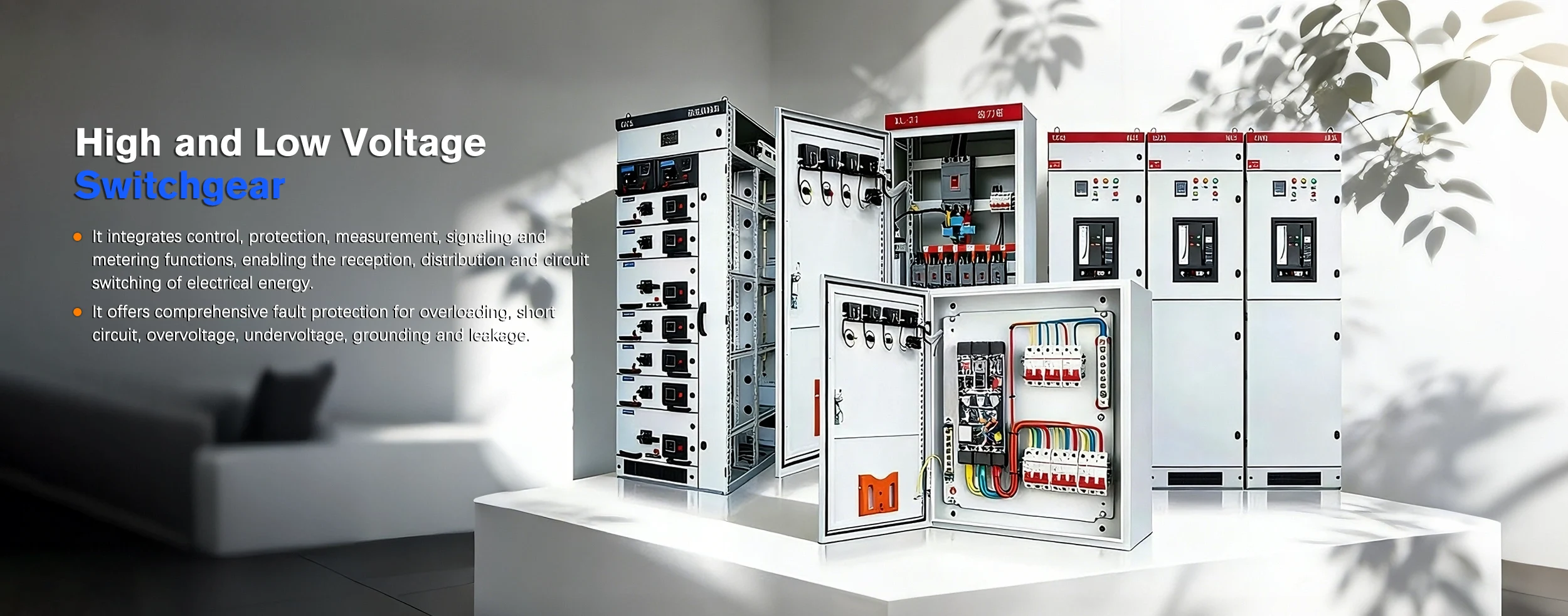

ఇప్పటికీ అధిక మరియు తక్కువ వోల్టేజ్ స్విచ్ గేర్ యొక్క నమ్మకమైన తయారీదారు మరియు సరఫరాదారు కోసం వెతుకుతున్నారా? ఎంచుకోండిషాంగింగ్ ఎలక్ట్రిక్చైనా నుండి. మేము వృత్తిపరమైన ఉత్పత్తులు మరియు సేవలను అందిస్తాము, వివిధ ప్రామాణికం కాని అనుకూలీకరణ అభ్యర్థనలకు మద్దతు ఇస్తాము మరియు మీ నిర్దిష్ట ప్రాజెక్ట్ అవసరాలకు తగిన పరిష్కారాలను అందిస్తాము.

ఉత్పత్తి వర్గాలు

1. హై-వోల్టేజ్ స్విచ్‌గేర్

ఈ వర్గం 3 kV నుండి 35 kV మరియు అంతకంటే ఎక్కువ రేట్ చేయబడిన వోల్టేజ్ కలిగిన పరికరాలను కలిగి ఉంటుంది. విద్యుత్ శక్తిని స్వీకరించడం మరియు పంపిణీ చేయడం దీని ప్రాథమిక విధి; ఇంకా, పవర్ లైన్‌లో లోపం ఏర్పడినప్పుడు, వేల ఆంపియర్‌లకు చేరే షార్ట్-సర్క్యూట్ కరెంట్‌లకు వేగంగా అంతరాయం కలిగించడానికి ఇది రిలే రక్షణ పరికరాలతో కలిసి పనిచేస్తుంది.

ముఖ్య భాగాలు:

హై-వోల్టేజ్ సర్క్యూట్ బ్రేకర్లు (వాక్యూమ్ లేదా SF6 రకం): కోర్ ఆర్క్-ఆర్క్-పీల్చే మూలకాలుగా పనిచేస్తాయి.

డిస్‌కనెక్టర్లు (ఐసోలేటింగ్ స్విచ్‌లు): నిర్వహణ సమయంలో భద్రతను నిర్ధారించడానికి కనిపించే భౌతిక గాలి అంతరాన్ని అందించడం.

ప్రస్తుత/వోల్టేజ్ ట్రాన్స్‌ఫార్మర్లు: ఇన్‌స్ట్రుమెంటేషన్ మరియు కొలత ప్రయోజనాల కోసం అధిక-వోల్టేజ్ సిగ్నల్‌లను తక్కువ-వోల్టేజ్ సిగ్నల్‌లుగా మార్చడం.

సాధారణ నమూనాలు: KYN28 (మెటల్-క్లాడ్ ఉపసంహరణ రకం), XGN (స్థిర-రకం రింగ్ ప్రధాన యూనిట్).

2. తక్కువ-వోల్టేజ్ స్విచ్ గేర్

ఈ వర్గం 1000 V లేదా అంతకంటే తక్కువ వోల్టేజీతో కూడిన పరికరాలను కలిగి ఉంటుంది. పవర్ సిస్టమ్‌లో చివరి దశ పంపిణీని నిర్వహించడం దీని ప్రాథమిక విధి. ఇది వివిధ అంతస్తులు, ఉత్పత్తి లైన్లు లేదా శక్తితో నడిచే పరికరాలకు ట్రాన్స్‌ఫార్మర్‌ల ద్వారా తగ్గించబడిన విద్యుత్ శక్తిని పంపిణీ చేస్తుంది.

ముఖ్య భాగాలు:

ఎయిర్ సర్క్యూట్ బ్రేకర్లు (ACBలు): ప్రధాన ఇన్‌కమింగ్ లైన్‌లు లేదా అధిక సామర్థ్యం గల అవుట్‌గోయింగ్ లైన్‌ల కోసం ఉపయోగిస్తారు.

మోల్డ్ కేస్ సర్క్యూట్ బ్రేకర్లు (MCCBలు): బ్రాంచ్ సర్క్యూట్ల రక్షణ కోసం ఉపయోగిస్తారు.

కెపాసిటర్ కాంపెన్సేషన్ క్యాబినెట్‌లు: సిస్టమ్ యొక్క పవర్ ఫ్యాక్టర్‌ను మెరుగుపరచడానికి మరియు విద్యుత్ ఖర్చులను తగ్గించడానికి ఉపయోగిస్తారు.

సాధారణ నమూనాలు:GGD (స్థిర రకం), GCK/GCS/MNS (విత్‌డ్రా చేయగల/డ్రాయర్ రకం).

హై-వోల్టేజ్ మరియు లో-వోల్టేజ్ సిరీస్: ఒక పోలిక

అప్లికేషన్ దృశ్యాలు

మా అధిక మరియు తక్కువ వోల్టేజ్ స్విచ్‌గేర్ విస్తృతమైన అప్లికేషన్‌ను కనుగొంటుంది మరియు విభిన్న విధులను నెరవేర్చడానికి ఒకే సెట్టింగ్‌లో తరచుగా అమలు చేయబడవచ్చు. మీరు మీ నిర్దిష్ట అవసరాలకు అనుగుణంగా పూర్తి పరిష్కారాన్ని అనుకూలీకరించవచ్చు.

సాధారణ లోపాలు మరియు ట్రబుల్షూటింగ్ పరిష్కారాలు

షాంగ్మింగ్ అనేది ఒక ప్రొఫెషనల్ తయారీదారు, అమ్మకాల తర్వాత సమగ్ర సాంకేతిక మద్దతు సేవలను అందిస్తుంది. ఇంకా, మా ఉత్పత్తుల డెలివరీతో పాటు, మేము పూర్తి తనిఖీ డాక్యుమెంటేషన్‌తో పాటు ఆపరేషన్ మరియు నిర్వహణ మార్గదర్శకాలను అందిస్తాము. మేము మీ సూచన కోసం దిగువ సాధారణ సమస్యల జాబితాను సంకలనం చేసాము.

1. హై-వోల్టేజ్ స్విచ్‌గేర్‌తో సాధారణ సమస్యలు

లక్షణం 1: పాక్షిక ఉత్సర్గ మరియు హిస్సింగ్ శబ్దాలు

కారణాలు: ఇన్సులేషన్ భాగాలలో తేమ ప్రవేశం; క్రీపేజ్ డిచ్ఛార్జ్‌కు దారితీసే ఉపరితల దుమ్ము చేరడం; లేదా బస్‌బార్ కనెక్షన్ పాయింట్‌ల వద్ద బర్ర్స్ వల్ల ఏర్పడే కరోనా డిశ్చార్జ్.

పరిష్కారాలు:

1. ఎన్విరాన్‌మెంటల్ కంట్రోల్: క్యాబినెట్ లోపల హీటింగ్ మరియు డీయుమిడిఫికేషన్ యూనిట్‌లు సరిగ్గా పనిచేస్తున్నాయని ధృవీకరించండి.

2. డి-ఎనర్జిజ్డ్ క్లీనింగ్: అన్‌హైడ్రస్ ఆల్కహాల్ ఉపయోగించి ఇన్సులేటర్లు మరియు బుషింగ్‌లను తుడిచివేయండి.

3. అల్ట్రాసోనిక్ డిటెక్షన్: డిశ్చార్జ్ సోర్స్ యొక్క ఖచ్చితమైన స్థానాన్ని గుర్తించడానికి ఆపరేషన్ సమయంలో పాక్షిక ఉత్సర్గ డిటెక్టర్‌ను ఉపయోగించండి.

లక్షణం 2: హై-వోల్టేజ్ సర్క్యూట్ బ్రేకర్ మూసివేయడం లేదా తెరవడం విఫలమైంది

కారణాలు: దెబ్బతిన్న శక్తి నిల్వ మోటార్; బర్న్-అవుట్ కంట్రోల్ సర్క్యూట్ (కాయిల్స్ మూసివేయడం / తెరవడం); లేదా ఎండిన కందెన కారణంగా మెకానికల్ లింకేజ్ నిర్భందించటం.

పరిష్కారాలు:

సెకండరీ సర్క్యూట్ తనిఖీ: మూసివేసే మరియు తెరవడం కాయిల్స్ యొక్క ప్రతిఘటనను కొలవండి మరియు సహాయక విద్యుత్ సరఫరా వోల్టేజ్ సాధారణ పరిధిలో ఉండేలా చూసుకోండి.

మెకానికల్ లూబ్రికేషన్: మెకానికల్ ట్రాన్స్‌మిషన్ భాగాలకు ప్రత్యేకమైన తక్కువ-ఉష్ణోగ్రత కందెనను మళ్లీ వర్తించండి.

2. తక్కువ-వోల్టేజ్ స్విచ్‌గేర్‌తో సాధారణ సమస్యలు

లక్షణం 1: ఎయిర్ సర్క్యూట్ బ్రేకర్లలో (ACBలు) అసాధారణ ఉష్ణోగ్రత పెరుగుదల

కారణాలు: ప్రైమరీ ప్లగ్-ఇన్ కాంటాక్ట్స్ వద్ద తగినంత కాంటాక్ట్ ఒత్తిడి లేదా ఆక్సీకరణ; వదులుగా ఉండే బస్‌బార్ బోల్ట్‌లు.

పరిష్కారాలు:

ఉష్ణోగ్రత పర్యవేక్షణ: పరిచయాలు మరియు కనెక్షన్ పాయింట్‌లను స్కాన్ చేయడానికి ఇన్‌ఫ్రారెడ్ థర్మల్ ఇమేజర్‌ని ఉపయోగించండి.

సంప్రదింపు నిర్వహణ: సిస్టమ్‌ను శక్తివంతం చేయండి, ACBని ఉపసంహరించుకోండి, పరిచయాలపై ఏవైనా ఆక్సీకరణ పొరలను శుభ్రం చేయండి మరియు ఎలక్ట్రికల్ కాంటాక్ట్ గ్రీజును వర్తించండి.

లక్షణం 2: రియాక్టివ్ పవర్ కాంపెన్సేషన్ క్యాబినెట్‌లలో ఉబ్బిన లేదా పగిలిన కెపాసిటర్లు

కారణాలు: సిస్టమ్‌లో అధిక హార్మోనిక్ కంటెంట్; లేదా కెపాసిటర్లు తరచుగా మారే ఆపరేషన్ల వల్ల వేడెక్కడం.

పరిష్కారాలు:

కెపాసిటర్ రీప్లేస్‌మెంట్: షార్ట్ సర్క్యూట్‌లకు దారితీసే ఎలక్ట్రోలైట్ లీకేజీని నివారించడానికి ఏదైనా ఉబ్బిన కెపాసిటర్‌లను వెంటనే భర్తీ చేయండి.

సిరీస్ రియాక్టర్ల సంస్థాపన: హార్మోనిక్‌లను అణిచివేసేందుకు పరిహార సర్క్యూట్‌లో సిరీస్ రియాక్టర్‌లను ఇన్‌స్టాల్ చేయండి.

3. సాధారణ లోపాలు

లక్షణం: ఘనీభవనం - క్యాబినెట్ లోపలి గోడలపై ఏర్పడే నీటి బిందువులు మరియు ఇన్సులేషన్ భాగాల ఉపరితలాలపై కనిపించే ఫ్లాష్‌ఓవర్ జాడల లక్షణం.

పరిష్కారం:

సీలింగ్: కేబుల్ ట్రెంచ్ నుండి తేమ ప్రవేశించడాన్ని నిరోధించడానికి క్యాబినెట్ దిగువన ఉన్న కేబుల్ ఎంట్రీ ఓపెనింగ్‌లను పూర్తిగా ఫైర్-రిటార్డెంట్ పుట్టీని ఉపయోగించి సీలు చేయాలి.

ఇంటెలిజెంట్ అప్‌గ్రేడ్: సాంప్రదాయ తాపన ప్యానెల్‌లను భర్తీ చేయడానికి కండెన్సేషన్ డీహ్యూమిడిఫైయర్‌తో జత చేసిన ఆటోమేటెడ్ ఉష్ణోగ్రత మరియు తేమ పర్యవేక్షణ వ్యవస్థను ఇన్‌స్టాల్ చేయండి.
