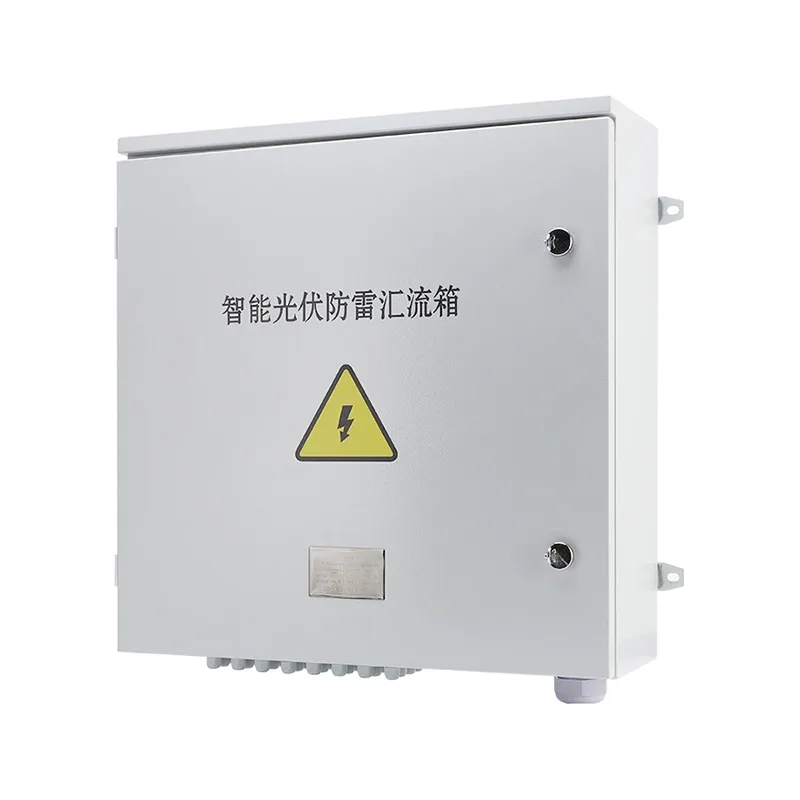

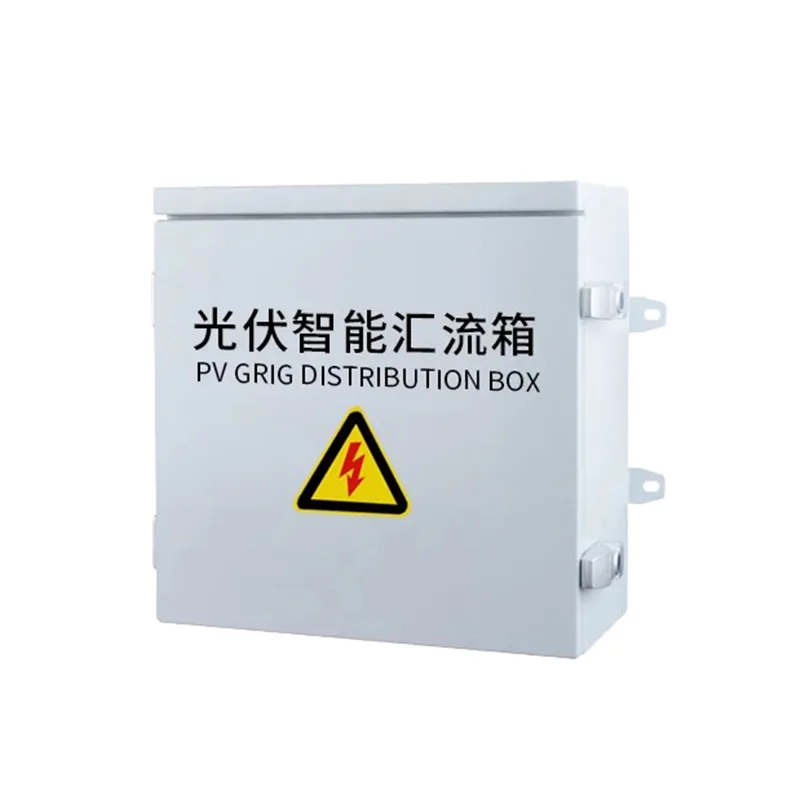

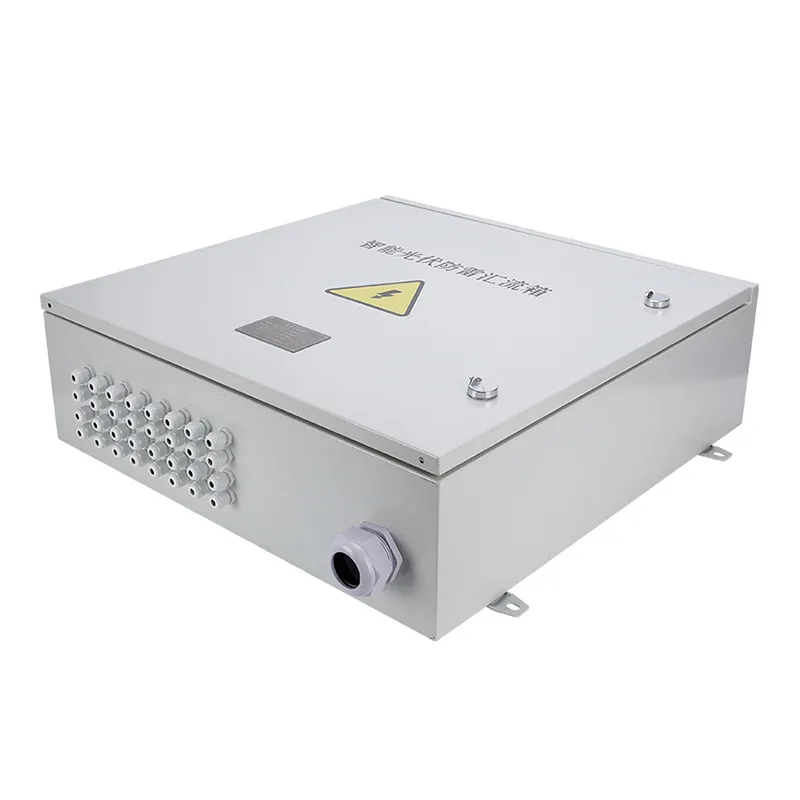

ఫోటోవోల్టాయిక్ కాంబినర్ బాక్స్

షాంగ్మింగ్ అనేది చైనాకు చెందిన అధిక-నాణ్యత ఫోటోవోల్టాయిక్ కాంబినర్ బాక్స్ తయారీదారు. మేము 5 కంటే ఎక్కువ ఉత్పత్తి లైన్‌లతో మా స్వంత ఫ్యాక్టరీని కలిగి ఉన్నాము మరియు వేగవంతమైన డెలివరీతో కొనుగోలు చేయడానికి స్టాండర్డ్-స్పెసిఫికేషన్ ఉత్పత్తులు తక్షణమే అందుబాటులో ఉన్నాయి. అనుకూలీకరణ కూడా మా బలం; దయచేసి పరిష్కారాలను చర్చించడానికి మరియు ఉచిత కోట్ పొందడానికి మమ్మల్ని సంప్రదించండి.

ఫోటోవోల్టాయిక్ కాంబినర్ బాక్స్‌లు ఎందుకు అవసరం?

మాధ్యమం నుండి పెద్ద-స్థాయి ఫోటోవోల్టాయిక్ పవర్ ప్లాంట్‌లో, సాధారణంగా వందల లేదా వేల సౌర ఫలకాలు ఉంటాయి. ప్రతి ప్యానెల్ నేరుగా ఇన్వర్టర్‌కు వైర్ చేయబడితే, అది చాలా సమస్యలను కలిగిస్తుంది. మొదట, వైరింగ్ గజిబిజిగా ఉంటుంది, నిర్మాణ కష్టాన్ని బాగా పెంచుతుంది మరియు పెద్ద మొత్తంలో DC కేబుల్ వినియోగం ఖర్చులను గణనీయంగా పెంచుతుంది.

అదే సమయంలో, నష్టాలు పెరుగుతాయి మరియు ఎక్కువ దూరాలకు చిన్న ప్రవాహాలను ప్రసారం చేయడం వలన గణనీయమైన వోల్టేజ్ పడిపోతుంది. తరువాత, నిర్వహణ కూడా ఒక సవాలు సమస్యగా మారింది, ఎందుకంటే తప్పు తీగలను త్వరగా గుర్తించడం కష్టం.

ఈ సమస్యలను పరిష్కరిస్తూ కాంబినర్ బాక్స్‌లు వస్తాయి. అవి రవాణా కేంద్రంగా పనిచేస్తాయి, చిన్న ప్రవాహాలను ఏకీకృత అవుట్‌పుట్‌గా మారుస్తాయి.

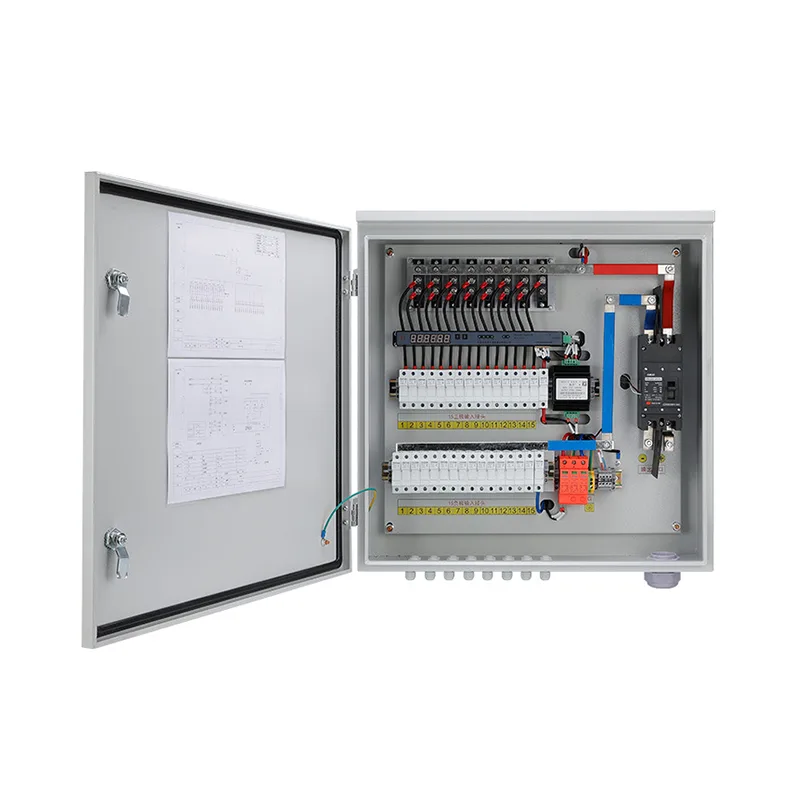

మాడ్యూల్ కంపోజిషన్

కోర్ విధులు

ప్రస్తుత సేకరణ: ఫోటోవోల్టాయిక్ కాంబినర్ బాక్స్ కేంద్రంగా బహుళ ఫోటోవోల్టాయిక్ మాడ్యూల్స్ నుండి DC కరెంట్‌ను అవుట్‌పుట్ చేస్తుంది, DC కేబుల్‌ల సంఖ్యను తగ్గిస్తుంది మరియు సిస్టమ్ సంక్లిష్టత మరియు వ్యయాన్ని తగ్గిస్తుంది.

సిస్టమ్ రక్షణ: కాంబినర్ బాక్స్ ప్రతి స్ట్రింగ్ మరియు మొత్తం అవుట్‌పుట్‌కు ఓవర్‌కరెంట్, షార్ట్-సర్క్యూట్, రివర్స్ కనెక్షన్ మరియు సర్జ్ ప్రొటెక్షన్‌ను అందిస్తుంది, ఇది తప్పు పెరుగుదలను నివారిస్తుంది.

సేఫ్టీ ఐసోలేషన్: DC డిస్‌కనెక్ట్ స్విచ్ నిర్వహణ లేదా లోపాల సమయంలో వేగవంతమైన డిస్‌కనెక్ట్‌ను ప్రారంభిస్తుంది, కార్యాచరణ భద్రతను మెరుగుపరుస్తుంది.

ఆపరేషన్ మానిటరింగ్: ఒక తెలివైన మోడల్‌ని ఎంచుకున్నట్లయితే, స్ట్రింగ్ కరెంట్, వోల్టేజ్, ఉష్ణోగ్రత మరియు మెరుపు రక్షణ స్థితి యొక్క నిజ-సమయ పర్యవేక్షణ సాధ్యమవుతుంది, ఇది తప్పు స్థానం మరియు పనితీరు విశ్లేషణను సులభతరం చేస్తుంది.

ప్రధాన రకాలు

వివిధ రకాల ఫోటోవోల్టాయిక్ (PV) కాంబినర్ బాక్స్‌లు ఇన్‌స్టాలేషన్ లొకేషన్, వోల్టేజ్ లెవెల్ మరియు సిస్టమ్‌లోని ఇంటెలిజెన్స్ లెవెల్‌లో విభిన్న అప్లికేషన్ దృశ్యాలకు అనుగుణంగా మారుతూ ఉంటాయి.

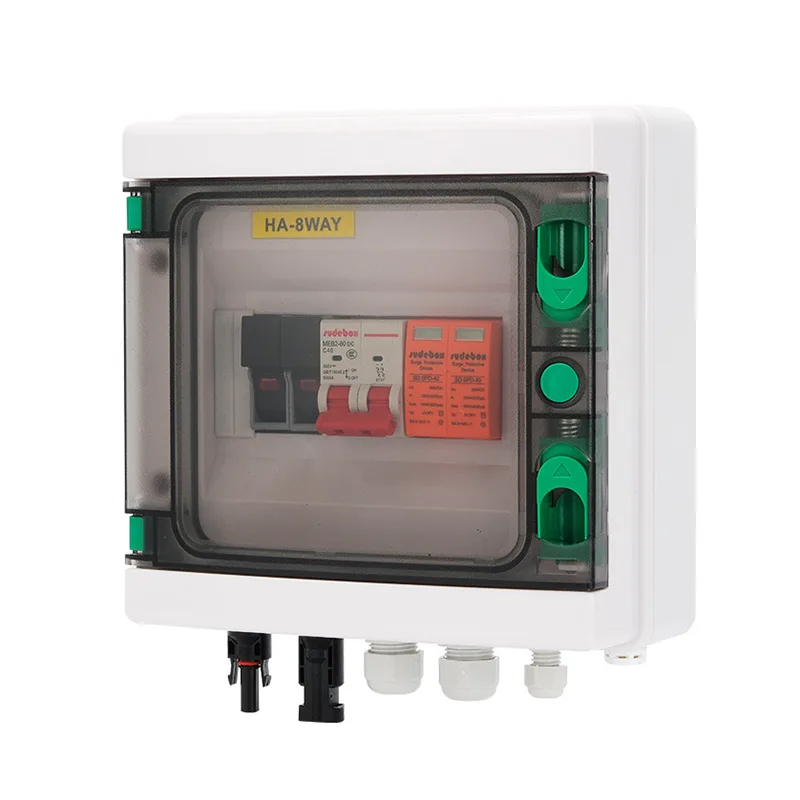

1. DC కాంబినర్ బాక్స్

PV మాడ్యూల్స్ మరియు DC ఇన్వర్టర్ మధ్య వ్యవస్థాపించబడిన PV పవర్ ప్లాంట్లలో సర్వసాధారణం.

ఫంక్షన్: బహుళ PV స్ట్రింగ్‌ల నుండి DC పవర్‌ని మిళితం చేస్తుంది మరియు దానిని కేంద్రీకృత ఇన్వర్టర్‌కి అవుట్‌పుట్ చేస్తుంది.

కోర్ కాన్ఫిగరేషన్: DC ఫ్యూజ్‌లు, DC సర్క్యూట్ బ్రేకర్లు మరియు SPDలను కలిగి ఉంటుంది.

వర్తించే దృశ్యాలు: పెద్ద-స్థాయి గ్రౌండ్-మౌంటెడ్ పవర్ ప్లాంట్లు, కేంద్రీకృత PV వ్యవస్థలు.

2. AC కాంబినర్ బాక్స్

స్ట్రింగ్ ఇన్వర్టర్‌లను ఉపయోగించే సిస్టమ్‌లలో ప్రధానంగా ఉపయోగించబడుతుంది. ఇది ఇన్వర్టర్ యొక్క AC అవుట్‌పుట్ వైపు మరియు స్టెప్-అప్ ట్రాన్స్‌ఫార్మర్ మధ్య ఇన్‌స్టాల్ చేయబడింది.

ఫంక్షన్: బహుళ స్ట్రింగ్ ఇన్వర్టర్‌ల నుండి AC పవర్ అవుట్‌పుట్‌ను మిళితం చేస్తుంది.

కోర్ కాన్ఫిగరేషన్: AC సర్క్యూట్ బ్రేకర్లు, AC సర్జ్ ప్రొటెక్టర్లు, డిస్‌కనెక్ట్ స్విచ్‌లు; కొన్ని శక్తి మీటర్‌ను కూడా కలిగి ఉండవచ్చు.

వర్తించే దృశ్యాలు: కమర్షియల్ మరియు ఇండస్ట్రియల్ రూఫ్‌టాప్ PV, పంపిణీ చేయబడిన ఇన్వర్టర్‌లను ఉపయోగించి గ్రౌండ్-మౌంటెడ్ పవర్ ప్లాంట్లు.

3. ఇంటెలిజెంట్ కాంబినర్ బాక్స్

ఈ రకమైన బాక్స్ ప్రాథమిక కాంబినర్ బాక్స్‌కు మానిటరింగ్ మాడ్యూల్‌ను జోడిస్తుంది మరియు ప్రస్తుతం మధ్యస్థ నుండి పెద్ద-పరిమాణ పవర్ ప్లాంట్‌లకు ప్రధాన స్రవంతి ఎంపిక.

విధులు: కరెంట్‌ను కలపడంతో పాటు, ఇది ప్రతి ఇన్‌కమింగ్ లైన్ యొక్క కరెంట్, మొత్తం వోల్టేజ్, అంతర్గత ఉష్ణోగ్రత మరియు సర్జ్ ప్రొటెక్టర్ స్థితిని నిజ సమయంలో పర్యవేక్షించగలదు.

సాంకేతిక ప్రయోజనాలు: డేటా అప్‌లోడ్ ద్వారా, నిర్వహణ సిబ్బంది ఏ సౌర ఫలకాలను షేడ్ లేదా పాడైపోయారో రిమోట్‌గా గుర్తించవచ్చు, ఇది ఖచ్చితమైన నిర్వహణను అనుమతిస్తుంది.

వారంటీ మరియు అమ్మకాల తర్వాత సేవ

షాంగ్మింగ్ ఫ్యాక్టరీ నాణ్యత హామీని అందిస్తుంది, ప్రత్యేకంగా అనుకూలీకరించిన ఉత్పత్తులకు 1-సంవత్సరాల వారంటీ మరియు ప్రామాణిక ఉత్పత్తులకు 2-సంవత్సరాల వారంటీ. వారంటీ క్యాబినెట్ మెటీరియల్ లోపాలు, కాంపోనెంట్ లోపాలు (సాధారణ ఉపయోగంలో) మరియు తయారీ ప్రక్రియ సమస్యలను కవర్ చేస్తుంది. సరికాని ఇన్‌స్టాలేషన్, దుర్వినియోగం, ప్రకృతి వైపరీత్యాలు లేదా అనధికార సవరణల వల్ల కలిగే నష్టం కవర్ చేయబడదు.

విక్రయాల అనంతర సమస్యల విషయంలో, మేము ఈ క్రింది ప్రక్రియ ప్రకారం వాటిని నిర్వహిస్తాము: సమస్యను నివేదించండి (వైకల్యం మరియు ఆర్డర్ నంబర్ యొక్క ఫోటోలు/వీడియోలను అందించండి) → సాంకేతిక బృందం 4 గంటలలోపు ప్రతిస్పందిస్తుంది → రిమోట్ డయాగ్నసిస్ (పారామీటర్‌లను సర్దుబాటు చేయడం లేదా చిన్న భాగాలను మార్చడంపై ఉచిత మార్గదర్శకత్వం; ఉచిత రీప్లేస్‌మెంట్ సమస్య ఉంటే, వారంటీ వ్యవధిలో ఇంజిన్ విడిభాగాలను పరిష్కరించడం సాధ్యం కాదు. ఆన్-సైట్ నిర్వహణ లేదా ఉత్పత్తి మరమ్మత్తు/భర్తీ కోసం తిరిగి ఇవ్వబడుతుంది (వారంటీ వ్యవధిలోపు ఖర్చులు మేము భరిస్తాము); అత్యవసర పరిస్థితుల్లో, కస్టమర్ నష్టాలను తగ్గించడానికి ముందుగా ప్రత్యామ్నాయ ఉత్పత్తులను అందించవచ్చు.
