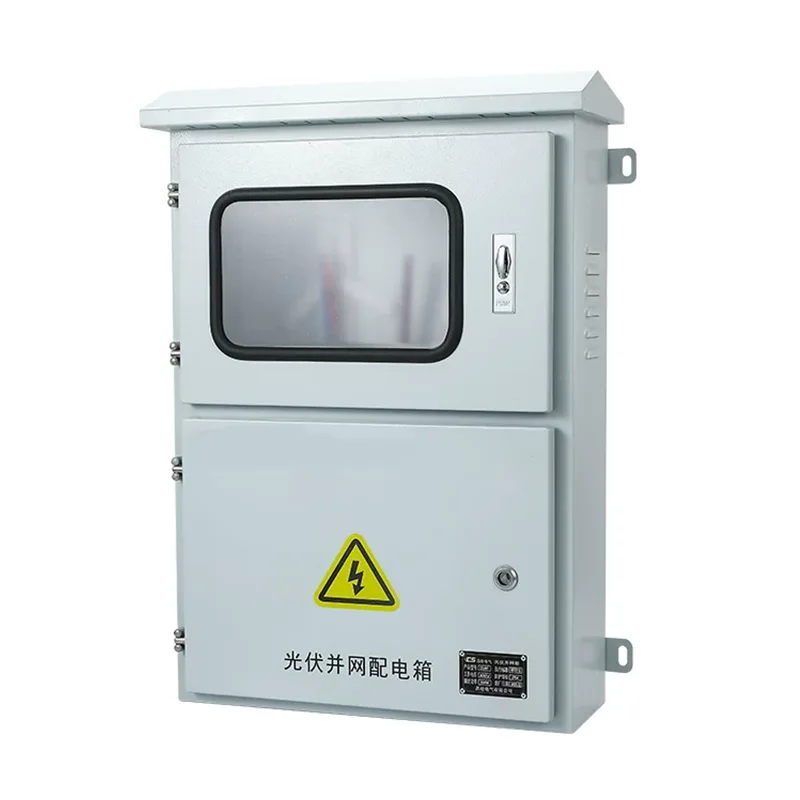

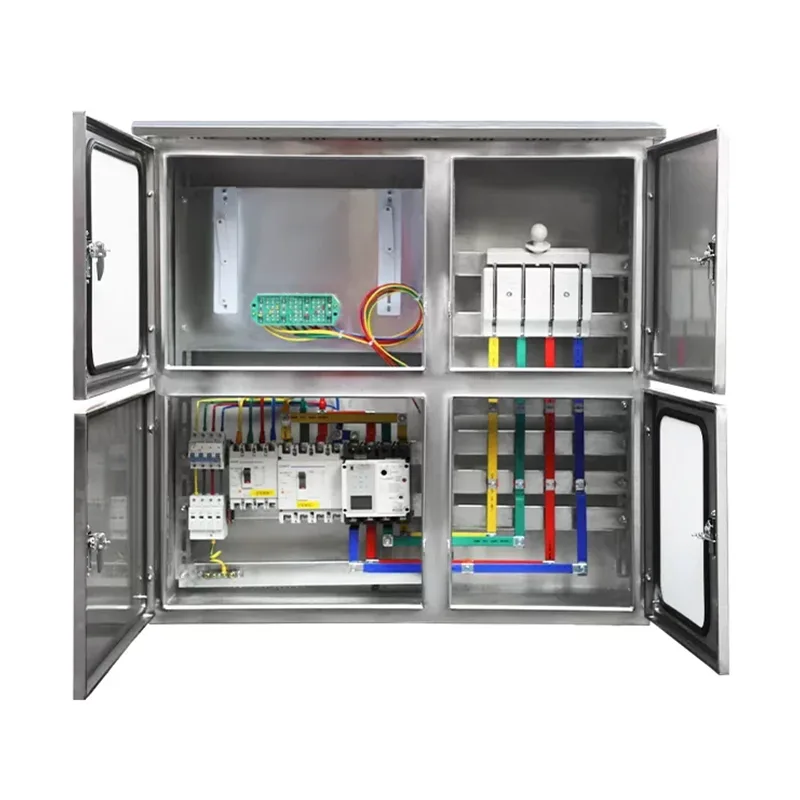

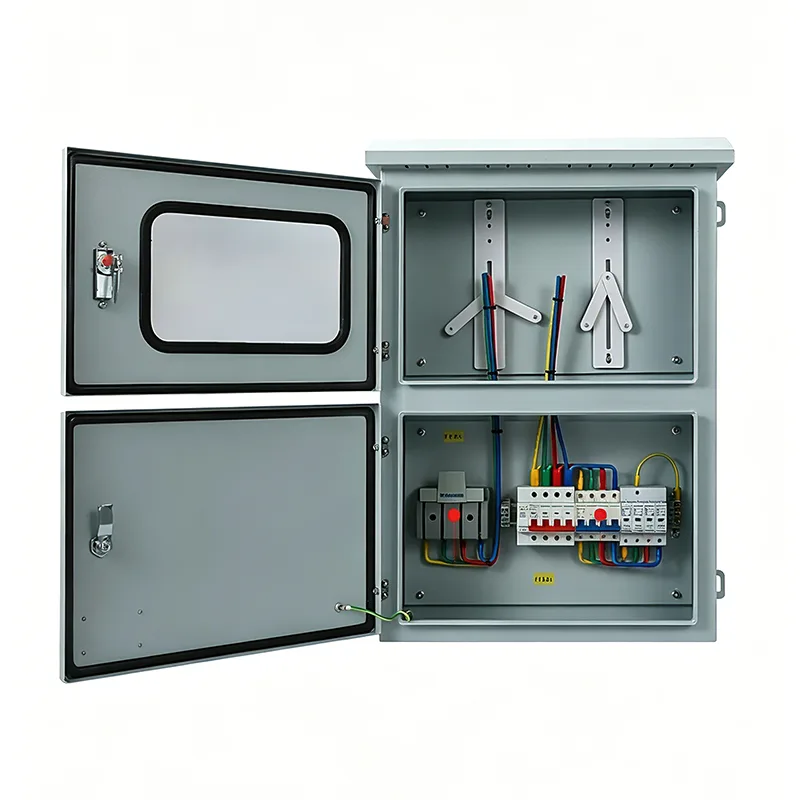

అవుట్‌డోర్ ఫోటోవోల్టాయిక్ గ్రిడ్-కనెక్ట్ చేయబడిన జంక్షన్ బాక్స్

ఫోటోవోల్టాయిక్ పవర్ జనరేషన్ సిస్టమ్ మరియు ఇన్వర్టర్ యొక్క DC వైపు మధ్య బాహ్య కాంతివిపీడన గ్రిడ్-కనెక్ట్ చేయబడిన జంక్షన్ బాక్స్‌లు ఉపయోగించబడతాయి. మీరు పోటీ ధరతో ఈ ఉత్పత్తిని అనుకూలీకరించాలనుకుంటే, మీరు షాంగ్మింగ్‌ని ఎంచుకోవచ్చు మరియు మేము మీ విశ్వసనీయ సరఫరాదారు అవుతాము.

కోర్ విధులు

బాహ్య ఫోటోవోల్టాయిక్ గ్రిడ్-కనెక్ట్ చేయబడిన జంక్షన్ బాక్స్ రక్షణ, ఐసోలేషన్ మరియు పర్యవేక్షణను అనుసంధానిస్తుంది. మేము అనుకూలీకరించిన సర్క్యూట్ నంబర్‌లు, బ్రాండెడ్ భాగాలు మరియు ఇంటెలిజెంట్ ఫంక్షన్‌లకు మద్దతు ఇస్తాము. నిర్దిష్ట కాన్ఫిగరేషన్ పరిష్కారాలు మరియు కొటేషన్ల కోసం, దయచేసి మమ్మల్ని సంప్రదించండి.

1. స్ట్రింగ్ బస్సింగ్ మరియు కరెంట్ డిస్ట్రిబ్యూషన్

PV పవర్ ప్లాంట్లు శ్రేణిలో అనుసంధానించబడిన బహుళ సౌర ఫలకాలను కలిగి ఉంటాయి. గ్రిడ్-కనెక్ట్ చేయబడిన జంక్షన్ బాక్స్ కన్వర్జింగ్ మరియు షంటింగ్ ప్రొటెక్షన్ మెకానిజం వలె పనిచేస్తుంది.

కన్వర్జింగ్ ఫంక్షన్: ఇది ఇన్వర్టర్‌కు అవుట్‌పుట్ కోసం బహుళ స్ట్రింగ్‌ల నుండి ఒకే బస్సులోకి DC శక్తిని సేకరిస్తుంది, వైరింగ్‌ను సులభతరం చేస్తుంది మరియు DC కేబుల్ ఖర్చులను ఆదా చేస్తుంది.

షంటింగ్ ప్రొటెక్షన్: ప్రతి ఇన్‌పుట్ స్వతంత్ర DC ఫ్యూజ్‌తో అమర్చబడి ఉంటుంది. ఒక స్ట్రింగ్‌లో షార్ట్ సర్క్యూట్ సంభవించినప్పుడు, ఇతర స్ట్రింగ్‌ల సాధారణ విద్యుత్ ఉత్పత్తిని ప్రభావితం చేయకుండా, లోపం ఆ శాఖకు పరిమితం చేయబడుతుంది.

2. మెరుపు మరియు ఉప్పెన రక్షణ

ఫోటోవోల్టాయిక్ ప్యానెల్లు ఓపెన్ రూఫ్‌టాప్‌లపై లేదా నేలపై అమర్చబడినందున, అవి మెరుపు దాడులకు ఎక్కువగా గురవుతాయి. జంక్షన్ బాక్స్ లోపల విలీనం చేయబడిన సర్జ్ ప్రొటెక్టర్ లైన్‌లోని తక్షణ అధిక వోల్టేజ్‌లను గ్రహించగలదు మరియు నానోసెకన్లలో భూమికి ఓవర్‌వోల్టేజీని విడుదల చేస్తుంది.

ఇది ఇన్వర్టర్ ముందు రక్షణ యొక్క మొదటి లైన్‌గా పనిచేస్తుంది, ఇన్వర్టర్ యొక్క ఎలక్ట్రానిక్ భాగాలను దెబ్బతీసే ప్రేరేపిత మెరుపు దాడులను నివారిస్తుంది.

3. సేఫ్టీ ఐసోలేషన్ మరియు ఫిజికల్ డిస్‌కనెక్ట్

ఎన్‌క్లోజర్‌లో అధిక-వోల్టేజ్ DC ఐసోలేటింగ్ స్విచ్ లేదా సర్క్యూట్ బ్రేకర్ అమర్చబడి ఉంటుంది. ఇన్వర్టర్ లేదా డౌన్‌స్ట్రీమ్ పరికరాలపై నిర్వహణ అవసరమైనప్పుడు, జంక్షన్ బాక్స్‌ను మాన్యువల్‌గా డిస్‌కనెక్ట్ చేయడం వలన నిర్వహణ వైపు పూర్తిగా డి-ఎనర్జీ చేయబడిందని, సిబ్బంది భద్రతను కాపాడుతుంది.

షాంగ్మింగ్ యొక్క గ్రిడ్-కనెక్ట్ చేయబడిన ఎన్‌క్లోజర్ అధిక-పనితీరు మరియు విశ్వసనీయమైనది, సిస్టమ్ నడుస్తున్నప్పుడు సురక్షితమైన కరెంట్ అంతరాయాన్ని అనుమతిస్తుంది, ఇది అగ్ని ప్రమాదానికి కారణమయ్యే ప్రమాదకరమైన ఆర్క్‌ల ఉత్పత్తిని నివారిస్తుంది.

4. రివర్స్ ఛార్జింగ్ రక్షణ

ఉదయం, సాయంత్రం లేదా మేఘావృతమైన రోజులలో, వేర్వేరు స్ట్రింగ్‌ల అవుట్‌పుట్ వోల్టేజ్ భిన్నంగా ఉండవచ్చు. రక్షణ లేకుండా, అధిక వోల్టేజ్ ఉన్న తీగలు తక్కువ వోల్టేజ్ ఉన్న స్ట్రింగ్‌లలోకి కరెంట్‌ను తిరిగి ప్రవహించగలవు.

ఐచ్ఛిక రివర్స్ ఛార్జింగ్ డయోడ్‌లు అందుబాటులో ఉన్నాయి, కరెంట్ ఇన్వర్టర్‌కు ఏకదిశలో మాత్రమే ప్రవహిస్తుంది, స్థానికీకరించిన వేడెక్కడం లేదా రివర్స్ కరెంట్ వల్ల సంభవించే మంటలను కూడా నివారిస్తుంది.

5. ఎన్విరాన్‌మెంటల్ ప్రొటెక్షన్ అండ్ కండిషన్ మానిటరింగ్

ఈ ఉత్పత్తిని అవుట్‌డోర్‌లో ఇన్‌స్టాల్ చేయవలసి ఉన్నందున, వర్షపు నీటి తుప్పు మరియు UV వృద్ధాప్యాన్ని నిరోధించడానికి ఎన్‌క్లోజర్ IP65/IP66 రక్షణ రేటింగ్‌ను కలిగి ఉంది. పవర్ స్టేషన్ యొక్క 25 సంవత్సరాల జీవితకాలం అంతటా అంతర్గత ఖచ్చితత్వ భాగాలు విశ్వసనీయంగా పనిచేస్తాయి.

ఐచ్ఛిక ఇంటెలిజెంట్ మానిటరింగ్ ఫంక్షన్ ప్రతి స్ట్రింగ్ యొక్క కరెంట్, వోల్టేజ్ మరియు అంతర్గత ఉష్ణోగ్రతను నిజ సమయంలో పర్యవేక్షిస్తుంది మరియు అసాధారణ విద్యుత్ ఉత్పత్తి విషయంలో వెంటనే అలారం చేస్తుంది.

ఫోటోవోల్టాయిక్ గ్రిడ్-కనెక్ట్ చేయబడిన జంక్షన్ బాక్స్‌లు బయటి ఉపయోగం కోసం ఎందుకు జలనిరోధితంగా ఉండాలి?

PV వ్యవస్థలు సాధారణంగా పైకప్పులపై లేదా బహిరంగ క్షేత్రాలలో వ్యవస్థాపించబడతాయి మరియు గ్రిడ్-కనెక్ట్ చేయబడిన జంక్షన్ బాక్స్‌లు క్రింది తీవ్రమైన సవాళ్లను తట్టుకోవాలి:

విపరీతమైన ఉష్ణోగ్రత వైవిధ్యాలు: వేసవి ఉష్ణోగ్రతలు 70°C కంటే ఎక్కువగా ఉంటాయి, శీతాకాలపు ఉష్ణోగ్రతలు -30°Cకి పడిపోవచ్చు.

UV రేడియేషన్: సూర్యరశ్మికి దీర్ఘ-కాల బహిరంగ బహిర్గతం UV స్థిరత్వం అవసరం; లేకపోతే, వారు వృద్ధాప్యానికి గురవుతారు.

తేమ మరియు సంక్షేపణం: అవి తప్పనిసరిగా రెయిన్‌ప్రూఫ్‌గా ఉండాలి మరియు అంతర్గత సంక్షేపణను హరించడానికి మరియు ఎలక్ట్రికల్ భాగాలు తడిగా ఉండకుండా నిరోధించడానికి బ్రీతర్ వాల్వ్‌తో అమర్చబడి ఉండాలి.

అందువల్ల, సాధారణ ఉపయోగం కోసం మరియు ఆపరేషన్ సమయంలో తరచుగా నిర్వహణను నివారించడానికి, స్థిరమైన పనితీరు మరియు జీవితకాలం నిర్వహించడం, బాహ్య జలనిరోధిత డిజైన్ అవసరం.

అప్లికేషన్ దృశ్యాలు మరియు కాన్ఫిగరేషన్ సిఫార్సులు

షాంగ్మింగ్ యొక్క అవుట్‌డోర్ ఫోటోవోల్టాయిక్ గ్రిడ్-కనెక్ట్ చేయబడిన జంక్షన్ బాక్స్‌లను రెసిడెన్షియల్ రూఫ్‌టాప్‌ల నుండి పెద్ద-స్థాయి గ్రౌండ్-మౌంటెడ్ పవర్ స్టేషన్‌ల వరకు మొత్తం ఫోటోవోల్టాయిక్ పరిశ్రమ గొలుసు అంతటా ఉపయోగించవచ్చు. మేము సాధారణ దృశ్యాల ఆధారంగా కాన్ఫిగరేషన్ సిఫార్సులను అందిస్తాము.

1. రెసిడెన్షియల్ డిస్ట్రిబ్యూటెడ్ ఫోటోవోల్టాయిక్ సిస్టమ్స్

ఈ రకమైన ఉపయోగం చాలా సాధారణం, సాధారణంగా గ్రామీణ ప్రాంతాలలో విల్లాలు లేదా స్వీయ-నిర్మిత గృహాల పైకప్పులు లేదా గోడలపై అమర్చబడుతుంది. ఇది పైకప్పుపై వివిధ ధోరణుల నుండి అనేక ఫోటోవోల్టాయిక్ ప్యానెల్లను సేకరిస్తుంది మరియు ప్రాథమిక మెరుపు రక్షణను అందిస్తుంది.

కాన్ఫిగరేషన్ సిఫార్సులు: బాక్స్ శుభ్రమైన రూపాన్ని మరియు చిన్న సైజు, 1-4 స్ట్రింగ్ ఇన్‌పుట్‌లను కలిగి ఉండాలి మరియు అత్యంత సున్నితమైన అగ్ని రక్షణ పర్యవేక్షణతో అమర్చబడి ఉండాలి.

2. పారిశ్రామిక మరియు వాణిజ్య పైకప్పు పవర్ స్టేషన్లు

ఈ సందర్భంలో, గ్రిడ్-కనెక్ట్ బాక్స్ ఫ్యాక్టరీ వర్క్‌షాప్‌లు, లాజిస్టిక్స్ గిడ్డంగులు లేదా పెద్ద షాపింగ్ మాల్స్ యొక్క ఫ్లాట్ రూఫ్‌లపై వ్యవస్థాపించబడుతుంది. మధ్యస్థ-పరిమాణ విద్యుత్ ఉత్పత్తి సామర్థ్యం కోసం, ఇది స్ట్రింగ్ ఇన్వర్టర్‌లోకి ప్రవేశించే ముందు డజన్ల కొద్దీ ఫోటోవోల్టాయిక్ స్ట్రింగ్‌లను ముందుగా మిళితం చేస్తుంది.

కాన్ఫిగరేషన్ సిఫార్సులు: బాక్స్‌కు అధిక తుప్పు నిరోధకత, 8-16 స్ట్రింగ్ ఇన్‌పుట్‌లు అవసరం మరియు సాధారణంగా పర్యవేక్షణ గదిలోని ప్రతి శాఖ యొక్క కరెంట్‌ను చూసేందుకు నిర్వహణ సిబ్బందిని సులభతరం చేయడానికి స్మార్ట్ కమ్యూనికేషన్ మాడ్యూల్‌ను కలిగి ఉంటుంది.

3. పెద్ద-స్థాయి భూమి-మౌంటెడ్ పవర్ స్టేషన్లు మరియు సౌర ఎడారులు

ఎడారులు, పర్వతాలు లేదా పెద్ద బహిరంగ ప్రదేశాలలో పంపిణీ చేయబడిన సేకరణ పెట్టెలను కాంబినర్ బాక్స్‌లు అంటారు. ప్రైమరీ కాంబినర్ పరికరాల వలె, వారు వేలకొద్దీ సౌర ఫలకాల నుండి కరెంట్‌ని సేకరించి కేంద్రీకృత ఇన్వర్టర్‌కి ప్రసారం చేస్తారు.

కాన్ఫిగరేషన్ సిఫార్సు: IP66, 1500V హై-వోల్టేజ్ సిస్టమ్‌లకు అంకితం చేయబడింది, యాంటీ-రివర్స్ డయోడ్‌లు మరియు ఖచ్చితమైన స్ట్రింగ్ మానిటరింగ్ ఫంక్షన్‌లు మరియు యాక్టివ్ కూలింగ్/బ్రీథింగ్ వాల్వ్‌లను కలిగి ఉంటాయి.

4. సోలార్ + క్రాస్-బోర్డర్ అప్లికేషన్ దృశ్యాలు

సోలార్ కార్‌పోర్ట్‌లు: ఎలక్ట్రిక్ వాహనాల ఛార్జింగ్ స్టేషన్‌లకు శక్తిని అందిస్తాయి. డౌన్‌స్ట్రీమ్ ఛార్జింగ్ స్టేషన్‌లను సోలార్ సర్జ్‌ల నుండి రక్షించడానికి కార్‌పోర్ట్ స్తంభాలపై జంక్షన్ బాక్స్ ఇన్‌స్టాల్ చేయబడింది.

వ్యవసాయ సోలార్ మరియు ఫిషరీ సోలార్ కాంప్లిమెంటరీ సిస్టమ్స్: వ్యవసాయ భూములు లేదా చేపల చెరువుల పైన ఉన్న బ్రాకెట్లలో అమర్చబడి ఉంటాయి. తేమ నిరోధకత మరియు యాసిడ్/క్షార తుప్పు నిరోధకత కోసం ప్రత్యేక అవసరాలు ఉన్నాయి; స్టెయిన్లెస్ స్టీల్ సిఫార్సు చేయబడింది.

మమ్మల్ని ఎందుకు ఎంచుకోవాలి?

"ఎలక్ట్రికల్ కాపిటల్ ఆఫ్ చైనా"గా ప్రసిద్ధి చెందిన చైనాలోని వెన్‌జౌలోని యుక్వింగ్ నుండి షాంగ్మింగ్ ఉద్భవించింది. Yueqing యొక్క ఎలక్ట్రికల్ ఇండస్ట్రీ క్లస్టర్ యొక్క బాగా అభివృద్ధి చెందిన పారిశ్రామిక గొలుసును ప్రభావితం చేస్తూ, మేము కఠినమైన మరియు సమర్థవంతమైన ఉత్పత్తి మరియు నాణ్యత నియంత్రణ వ్యవస్థను ఏర్పాటు చేసాము. మా ఉత్పత్తి పోర్ట్‌ఫోలియో ప్రధాన స్రవంతి గ్లోబల్ ఎలక్ట్రికల్ ప్రమాణాలకు అనుగుణంగా 200 సిరీస్‌లు మరియు 6000+ మోడల్‌లను కవర్ చేస్తుంది.

మా తెలివైన పూర్తి పరికరాల సెట్‌లను ఎంచుకోవడం IoT సెన్సింగ్ మరియు రిమోట్ మానిటరింగ్ ఫంక్షన్‌లను ఏకీకృతం చేస్తుంది, ఉష్ణోగ్రత, తేమ మరియు కరెంట్ వంటి పారామితుల యొక్క నిజ-సమయ పర్యవేక్షణను ప్రారంభిస్తుంది. ఇది స్థిరమైన ఆపరేషన్ మరియు సురక్షితమైన విద్యుత్ సరఫరాను నిర్ధారిస్తుంది.
