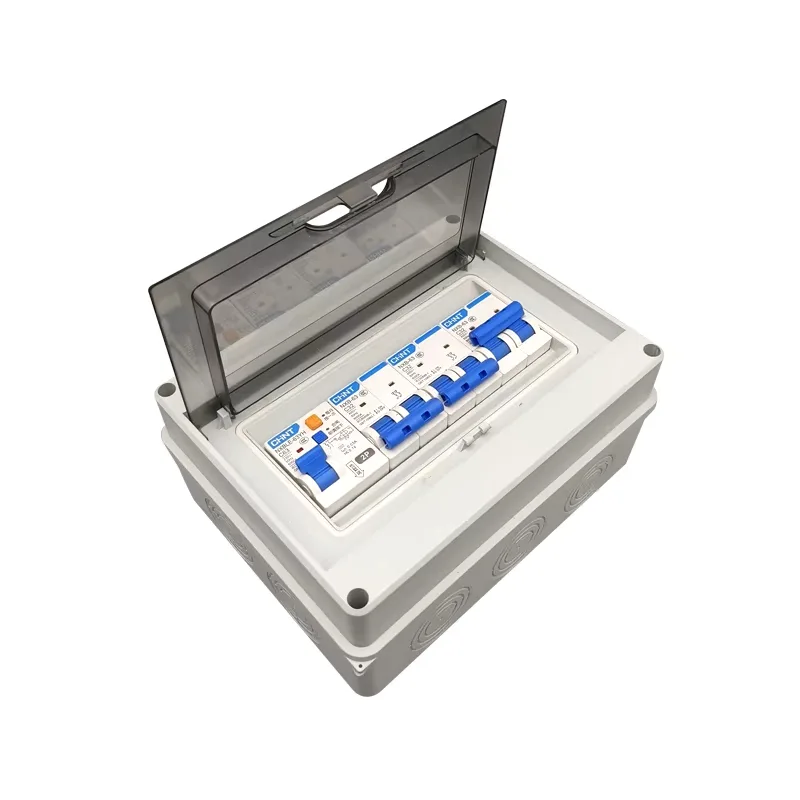

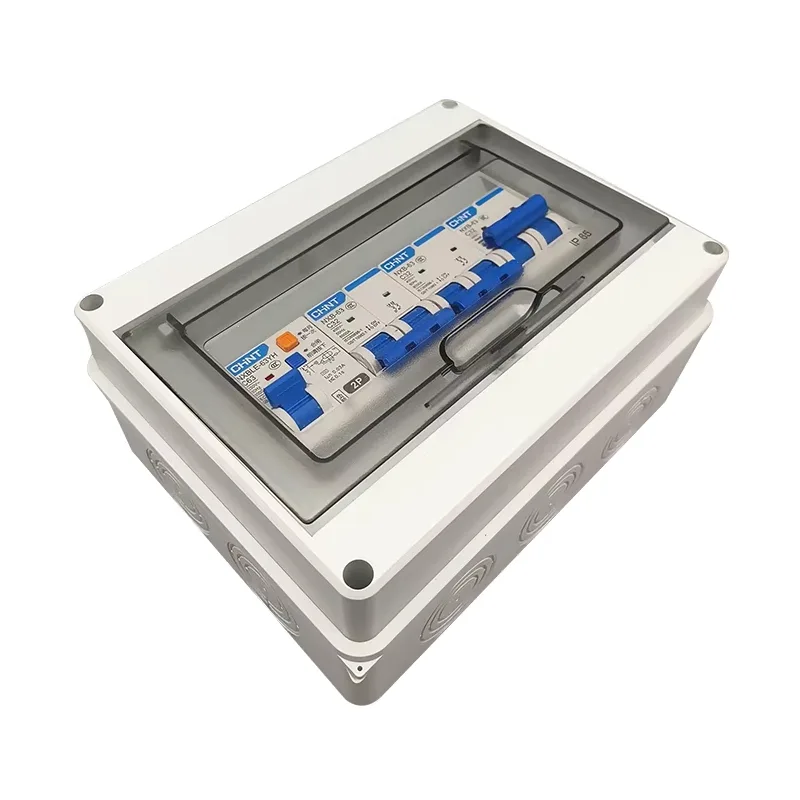

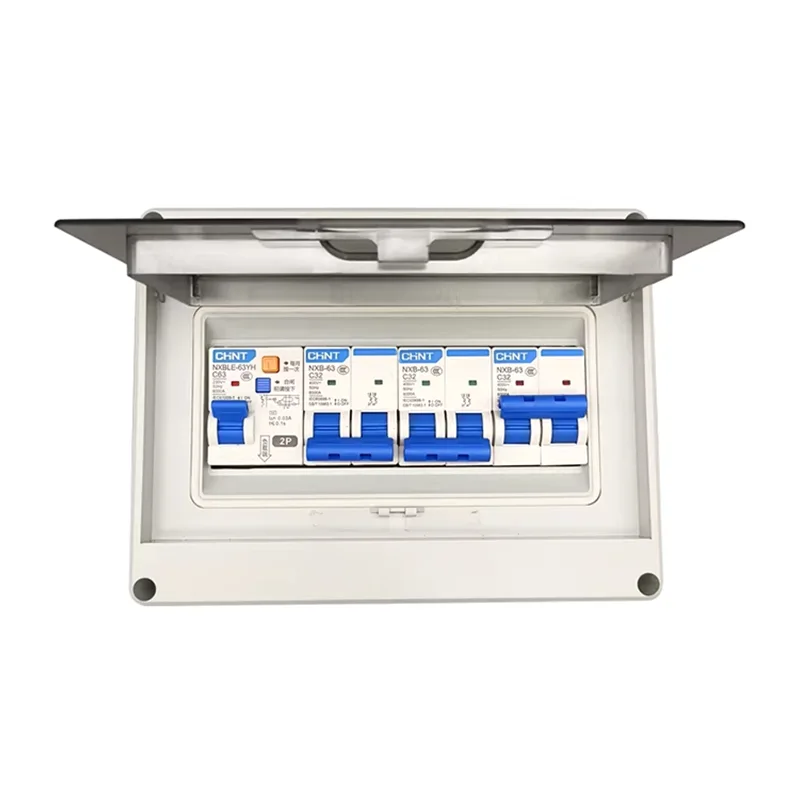

ఎయిర్ సర్క్యూట్ బ్రేకర్ డిస్ట్రిబ్యూషన్ బాక్స్

మీ ఎయిర్ సర్క్యూట్ బ్రేకర్ డిస్ట్రిబ్యూషన్ బాక్స్ సప్లయర్‌గా చైనీస్ కంపెనీ షాంగ్‌మింగ్‌ని ఎంచుకోవడం వలన మీకు సాంకేతిక మద్దతు మరియు పోటీ ధరలకు యాక్సెస్ లభిస్తుంది. ఈ డిస్ట్రిబ్యూషన్ బాక్స్ ఇంటెలిజెంట్ మానిటరింగ్ మరియు రిమోట్ కంట్రోల్‌కి మద్దతు ఇస్తుంది.

ప్రధాన విధులు

మెయిన్ పవర్ కంట్రోల్: తక్కువ-వోల్టేజ్ సిస్టమ్‌కి ప్రధాన ఇన్‌కమింగ్ స్విచ్‌గా, ఎయిర్ సర్క్యూట్ బ్రేకర్ డిస్ట్రిబ్యూషన్ బాక్స్ మొత్తం బిల్డింగ్ లేదా ప్రొడక్షన్ లైన్ కోసం ప్రధాన పవర్ స్విచ్‌ను నియంత్రించడానికి బాధ్యత వహిస్తుంది, మొత్తం పవర్ డిస్ట్రిబ్యూషన్ సిస్టమ్ యొక్క ఆన్/ఆఫ్ స్థితిని నియంత్రిస్తుంది.

బహుళ రక్షణలు: పరికరాలు ఖచ్చితమైన మూడు-దశల రక్షణను అందిస్తాయి: దీర్ఘ-ఆలస్యం ఓవర్‌లోడ్, షార్ట్-సర్క్యూట్ షార్ట్-ఆలస్యం, షార్ట్-సర్క్యూట్ తక్షణం మరియు గ్రౌండ్ ఫాల్ట్ ప్రొటెక్షన్.

పవర్ మానిటరింగ్: ఎయిర్ సర్క్యూట్ బ్రేకర్ వోల్టేజ్, కరెంట్, ఫ్రీక్వెన్సీ మరియు పవర్ ఫ్యాక్టర్ వంటి నిజ-సమయ డేటాను ప్రదర్శించడానికి ఇంటెలిజెంట్ కంట్రోలర్‌ను ఇంటిగ్రేట్ చేయగలదు.

క్రమానుగత ఇంటర్‌లాకింగ్: ఎయిర్ సర్క్యూట్ బ్రేకర్ డిస్ట్రిబ్యూషన్ బాక్స్‌ను అప్‌స్ట్రీమ్ ట్రాన్స్‌ఫార్మర్‌లు లేదా డౌన్‌స్ట్రీమ్ బ్రాంచ్ క్యాబినెట్‌లతో లాజికల్‌గా ఇంటర్‌లాక్ చేయవచ్చు, క్యాస్కేడింగ్ ట్రిప్పింగ్ పెద్ద ఎత్తున విద్యుత్తు అంతరాయం కలిగించకుండా నిరోధించడానికి, కేబుల్‌లు, పరికరాలు మరియు సిబ్బంది భద్రతను కాపాడుతుంది.

ఉత్పత్తి పోలిక: ఎయిర్ సర్క్యూట్ బ్రేకర్ డిస్ట్రిబ్యూషన్ బాక్స్ వర్సెస్ స్టాండర్డ్ డిస్ట్రిబ్యూషన్ బాక్స్

సరైన ఎయిర్ సర్క్యూట్ బ్రేకర్ డిస్ట్రిబ్యూషన్ బాక్స్ స్పెసిఫికేషన్‌లను ఎలా ఎంచుకోవాలి?

సరైన ఎంపిక తదుపరి సంస్థాపన, నిర్వహణ, పనితీరు మరియు జీవితకాలాన్ని మెరుగుపరుస్తుంది. షాంగ్మింగ్, ఎయిర్ సర్క్యూట్ బ్రేకర్ డిస్ట్రిబ్యూషన్ బాక్స్‌ల తయారీదారుగా, ప్రామాణిక ఎంపిక ప్రక్రియ ఆధారంగా సలహాలను అందిస్తుంది: అప్లికేషన్ → వోల్టేజ్ → ప్రస్తుత → షార్ట్-సర్క్యూట్ కెపాసిటీ → స్ట్రక్చరల్ ఫారమ్ → క్యాబినెట్ స్పెసిఫికేషన్‌లు → అవుట్‌గోయింగ్ లైన్ స్కీమ్ → ఇంటెలిజెంట్ కాన్ఫిగరేషన్.

I. దరఖాస్తును స్పష్టం చేయండి

స్పెసిఫికేషన్లను ఎంచుకునే ముందు, ముందుగా మీ సిస్టమ్‌లోని ఎయిర్ సర్క్యూట్ బ్రేకర్ డిస్ట్రిబ్యూషన్ బాక్స్ పనితీరును నిర్ణయించండి.

తక్కువ-వోల్టేజ్ ప్రధాన ఇన్‌కమింగ్ లైన్ డిస్ట్రిబ్యూషన్ బాక్స్: గరిష్ట లోడ్ మరియు గరిష్ట షార్ట్-సర్క్యూట్ కరెంట్‌కు అనుగుణంగా మొత్తం తక్కువ-వోల్టేజ్ సిస్టమ్‌కు ప్రధాన స్విచ్‌గా పనిచేస్తుంది.

బస్ టై డిస్ట్రిబ్యూషన్ బాక్స్: రెండు బస్‌బార్ విభాగాల మధ్య కనెక్షన్ కోసం ఉపయోగించబడుతుంది; టై కెపాసిటీ మరియు ఆపరేటింగ్ ఫ్రీక్వెన్సీ ప్రధానమైనవి.

ముఖ్యమైన లోడ్ ఫీడర్ డిస్ట్రిబ్యూషన్ బాక్స్: పవర్స్ కీలకమైన పరికరాలు, అధిక విశ్వసనీయత మరియు ఎంపిక రక్షణ అవసరం.

వేర్వేరు అప్లికేషన్‌లకు గణనీయంగా భిన్నమైన స్పెసిఫికేషన్‌లు అవసరం; ఇది మొదటి అడుగు.

II. రేటెడ్ వోల్టేజ్ మరియు సిస్టమ్ రకాన్ని నిర్ణయించండి

సాధారణ రేట్ వోల్టేజీలు: AC 380V / 400V / 690V, తప్పనిసరిగా ఆన్-సైట్ విద్యుత్ సరఫరా వ్యవస్థకు అనుగుణంగా ఉండాలి.

సిస్టమ్ రకం: త్రీ-ఫేజ్ త్రీ-వైర్ / త్రీ-ఫేజ్ ఫోర్-వైర్. దయచేసి న్యూట్రల్ (N) లైన్ మరియు ప్రొటెక్టివ్ ఎర్త్ (PE) లైన్ అవసరమా కాదా అని నిర్ధారించండి.

సరికాని వోల్టేజ్ మరియు సిస్టమ్ రకం నేరుగా పరికరాలను ఉపయోగించలేనిదిగా చేస్తుంది.

III. రేట్ చేయబడిన కరెంట్‌ని లెక్కించి, ఎంచుకోండి

వాస్తవ లోడ్ కరెంట్‌ను లెక్కించండి మరియు గరిష్ట ఏకకాల ఆపరేటింగ్ పరిస్థితుల ఆధారంగా అన్ని దిగువ సర్క్యూట్‌ల డిజైన్ కరెంట్‌ను సంగ్రహించండి.

ఎంచుకునేటప్పుడు, భవిష్యత్ విస్తరణ కోసం సాధారణంగా 10%–30% వరకు సహేతుకమైన మార్జిన్‌ను రిజర్వ్ చేయాలని మేము సిఫార్సు చేస్తున్నాము.

సాధారణ ACB రేట్ చేయబడిన ప్రస్తుత రేటింగ్‌లు: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A–6300A.

సూత్రప్రాయంగా, దీర్ఘ-కాల ఆపరేటింగ్ కరెంట్ ACB రేటెడ్ కరెంట్‌లో ≤ 80%–90% ఉండాలి.

IV. షార్ట్-సర్క్యూట్ బ్రేకింగ్ కెపాసిటీని తనిఖీ చేస్తోంది

సర్క్యూట్ బ్రేకర్‌లను ఎంచుకునేటప్పుడు చాలా మంది కస్టమర్‌లు ఈ అంశాన్ని విస్మరిస్తారు, అయితే ఇది కీలకమైనది. తగినంత బ్రేకింగ్ సామర్థ్యం తీవ్రమైన భద్రతా ప్రమాదాలకు కారణమవుతుంది.

ఇన్‌స్టాలేషన్ పాయింట్ వద్ద షార్ట్-సర్క్యూట్ కరెంట్‌ని నిర్ణయించడం అవసరం, ట్రాన్స్‌ఫార్మర్ సామర్థ్యం, ​​ఇంపెడెన్స్ మరియు కేబుల్ పొడవు నుండి లెక్కించబడుతుంది.

సరిపోలే బ్రేకింగ్ కెపాసిటీని ఎంచుకోండి: Icu / Ics ≥ సిస్టమ్ యొక్క గరిష్ట షార్ట్-సర్క్యూట్ కరెంట్.

సాధారణ రేటింగ్‌లు: 50kA, 65kA, 80kA, 100kA.

V. సర్క్యూట్ బ్రేకర్ నిర్మాణాన్ని ఎంచుకోవడం

స్థిర ACB: తక్కువ ఖర్చు, నిర్వహణకు విద్యుత్తు అంతరాయం అవసరం.

డ్రాయర్-రకం ACB: సౌకర్యవంతమైన నిర్వహణ, అంతరాయం లేని నిర్వహణకు మద్దతు ఇస్తుంది, పారిశ్రామిక ప్రాజెక్టులలో సాధారణంగా ఉపయోగించబడుతుంది.

VI. డిస్ట్రిబ్యూషన్ బాక్స్ క్యాబినెట్ స్పెసిఫికేషన్‌లు మరియు నిర్మాణాన్ని నిర్ణయించడం

క్యాబినెట్ కొలతలు ACB స్పెసిఫికేషన్‌లు, బస్‌బార్ సామర్థ్యం మరియు అవుట్‌గోయింగ్ సర్క్యూట్‌ల సంఖ్యపై ఆధారపడి ఉంటాయి. ప్రధాన రకాలు గోడ-మౌంటెడ్ మరియు ఫ్లోర్-స్టాండింగ్.

రక్షణ రేటింగ్: ఇండోర్: IP30 / IP40; అవుట్‌డోర్: IP54 / IP65.

VII. బస్‌బార్ మరియు అవుట్‌గోయింగ్ లైన్ కాన్ఫిగరేషన్ ఎంపిక

బస్‌బార్ స్పెసిఫికేషన్‌లను రేట్ చేయబడిన కరెంట్ మరియు కాపర్ బస్‌బార్ క్రాస్-సెక్షన్ ఆధారంగా ఎంచుకోవాలి, ఉష్ణోగ్రత పెరుగుదల మరియు దీర్ఘకాలిక ఆపరేషన్‌ను పరిగణనలోకి తీసుకోవాలి.

అవుట్‌గోయింగ్ లైన్ సర్క్యూట్ రకాలు: MCCB అవుట్‌గోయింగ్ లైన్, MCB అవుట్‌గోయింగ్ లైన్, డైరెక్ట్ కేబుల్ అవుట్‌గోయింగ్ లైన్.

బ్యాకప్ సర్క్యూట్ అవసరమా? అలా అయితే, భవిష్యత్ సామర్థ్య విస్తరణ కోసం స్థలాన్ని రిజర్వ్ చేయండి.

VIII. ఇంటెలిజెంట్ ఫీచర్‌లు మరియు యాక్సెసరీ కాన్ఫిగరేషన్

ఐచ్ఛిక విధులు: కరెంట్, వోల్టేజ్ మరియు శక్తి పర్యవేక్షణ; కమ్యూనికేషన్ ఇంటర్ఫేస్; రిమోట్ ఓపెనింగ్ మరియు క్లోజింగ్; తప్పు అలారం మరియు స్థితి అభిప్రాయం.

ఫ్యాక్టరీ, డేటా సెంటర్ మరియు పబ్లిక్ బిల్డింగ్ ప్రాజెక్ట్‌ల కోసం ఇంటెలిజెంట్ రకం సిఫార్సు చేయబడింది.

IX. పర్యావరణ మరియు వినియోగ స్థితి ధృవీకరణ

దయచేసి కింది పర్యావరణ కారకాలను నిర్ధారించండి:

పరిసర ఉష్ణోగ్రత (అధిక ఉష్ణోగ్రతల కోసం డీరేటింగ్ అవసరం)

సంస్థాపన ఎత్తు

దుమ్ము, తేమ లేదా తినివేయు వాయువుల ఉనికి

భూకంప రూపకల్పన అవసరమా?
