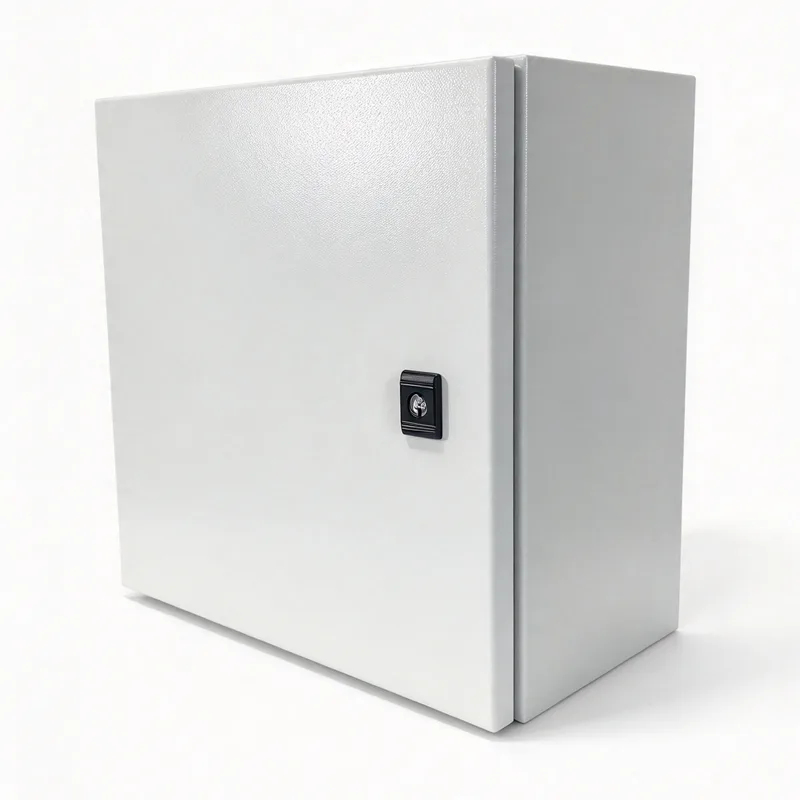

ఆధునిక విద్యుత్ పంపిణీలో సింగిల్ డోర్ వాల్ మౌంటెడ్ ఎలక్ట్రికల్ ఎన్‌క్లోజర్ ఎందుకు ముఖ్యమైనది

ఆధునిక విద్యుత్ పంపిణీ వ్యవస్థలు మారుతున్న విద్యుత్ లోడ్లు, ఎక్కువగా పంపిణీ చేయబడిన నియంత్రణ పరికరాలు మరియు సురక్షితమైన ఆపరేషన్ మరియు నిర్వహణ కోసం కఠినమైన అవసరాలకు అనుగుణంగా ఉండాలి. వాణిజ్య భవనాలు, పారిశ్రామిక సౌకర్యాలు, అవస్థాపన ప్రాజెక్టులు మరియు స్వయంచాలక ఉత్పత్తి లైన్లు అన్నీ స్పష్టంగా వ్యవస్థీకృత లేఅవుట్లలో వ్యవస్థాపించగల, యాక్సెస్ చేయగల మరియు నిర్వహించగల విద్యుత్ పరికరాలపై ఆధారపడి ఉంటాయి. ఈ వ్యవస్థలు అభివృద్ధి చెందుతున్నప్పుడు, ఎలక్ట్రికల్ ఇన్‌ఫ్రాస్ట్రక్చర్ ప్లానింగ్‌లో ఎన్‌క్లోజర్ డిజైన్ ఒక ముఖ్యమైన భాగం.

ఎలక్ట్రికల్ ఎన్‌క్లోజర్‌లు తరచుగా సర్క్యూట్ బ్రేకర్లు, కాంటాక్టర్‌లు, టెర్మినల్ బ్లాక్‌లు మరియు నియంత్రణ పరికరాలకు ద్వితీయమైనవిగా పరిగణించబడుతున్నప్పటికీ, వాటి నిర్మాణం నేరుగా పరికరాల అమరిక, వైరింగ్ యాక్సెస్, పర్యావరణ రక్షణ మరియు నిర్వహణ విధానాలను ప్రభావితం చేస్తుంది. దిసింగిల్ డోర్ వాల్ మౌంటెడ్ ఎలక్ట్రికల్ ఎన్‌క్లోజర్పెద్ద క్యాబినెట్ యొక్క ఫ్లోర్-స్పేస్ డిమాండ్ లేకుండా ఎలక్ట్రికల్ కాంపోనెంట్‌లకు ప్రత్యేక హౌసింగ్ అవసరమయ్యే ఒక ఎన్‌క్లోజర్ ఫార్మాట్.

ఆధునిక విద్యుత్ పంపిణీలో అవసరాలను మార్చడం

విద్యుత్ పంపిణీ ఇకపై సెంట్రల్ సప్లై పాయింట్ నుండి దిగువ సర్క్యూట్‌లకు విద్యుత్‌ను పంపిణీ చేయడానికి పరిమితం కాదు. అనేక ఇన్‌స్టాలేషన్‌లు ఇప్పుడు స్థానిక పంపిణీ బోర్డులు, మోటారు నియంత్రణలు, పర్యవేక్షణ పరికరాలు, కమ్యూనికేషన్ ఇంటర్‌ఫేస్‌లు మరియు ఆటోమేషన్ పరికరాలను కలిగి ఉన్నాయి. ఈ భాగాలు లోడ్ మేనేజ్‌మెంట్, ఎక్విప్‌మెంట్ మానిటరింగ్, లైటింగ్ కంట్రోల్ మరియు ప్రొడక్షన్-లైన్ ఆపరేషన్ వంటి ఫంక్షన్‌లకు మద్దతు ఇస్తాయి.

ఈ అభివృద్ధి ఎలక్ట్రికల్ సిస్టమ్ డిజైనర్లకు ఆచరణాత్మక సవాళ్లను సృష్టిస్తుంది. కేబుల్ రూటింగ్, హీట్ వెదజల్లడం, తనిఖీ మరియు సర్వీసింగ్ కోసం తగిన స్థలాన్ని వదిలివేసేటప్పుడు పరికరాలు తప్పనిసరిగా అందుబాటులో ఉన్న ఇన్‌స్టాలేషన్ ప్రాంతాలలో సరిపోతాయి. బహుళ విద్యుత్ నియంత్రణ పాయింట్లతో కూడిన సౌకర్యాలలో, ప్రతి ఎన్‌క్లోజర్ యొక్క స్థానం కేబుల్ పొడవు, ఇన్‌స్టాలేషన్ సంక్లిష్టత మరియు నిర్వహణ సమయంలో యాక్సెస్‌ను ప్రభావితం చేస్తుంది.

అందువల్ల ఎన్‌క్లోజర్ ఎంపిక విస్తృత పంపిణీ రూపకల్పనలో భాగం. వాల్-మౌంటెడ్ ఫార్మాట్‌లు ఎంచుకున్న స్థానిక నియంత్రణ మరియు పంపిణీ ఏర్పాట్లను కలిగి ఉంటాయి, ఇక్కడ వాల్ స్పేస్ అందుబాటులో ఉంటుంది మరియు పరికరాలకు పెద్ద ఫ్లోర్ స్టాండింగ్ క్యాబినెట్ అవసరం లేదు. వాటి అనుకూలత ఎలక్ట్రికల్ అసెంబ్లీ, కాంపోనెంట్ కొలతలు, ఇన్‌స్టాలేషన్ వాతావరణం మరియు వర్తించే భద్రతా అవసరాలపై ఆధారపడి ఉంటుంది.

వాల్-మౌంటెడ్ డిజైన్ మరియు స్పేస్ యుటిలైజేషన్

ఫ్లోర్ స్పేస్ ఫ్యాక్టరీలు, వాణిజ్య భవనాలు, యుటిలిటీ గదులు మరియు పరికరాల ప్రాంతాల్లో విలువైన వనరు. పెద్ద డిస్ట్రిబ్యూషన్ క్యాబినెట్‌లు చాలా అప్లికేషన్‌లకు అవసరం, ప్రత్యేకించి అధిక సర్క్యూట్ సాంద్రత లేదా గణనీయమైన ఎలక్ట్రికల్ పరికరాలకు ఎక్కువ అంతర్గత వాల్యూమ్ అవసరం. చిన్న నియంత్రణ సమావేశాలు, అయితే, అవి అందించే పరికరాలకు దగ్గరగా ఇన్‌స్టాల్ చేయబడవచ్చు.

గోడ-మౌంటెడ్ ఎన్‌క్లోజర్ ఎంచుకున్న ఎలక్ట్రికల్ భాగాలను నేలపై ఉంచగలదు మరియు నిర్వచించబడిన ఇన్‌స్టాలేషన్ పాయింట్‌ను ఏర్పాటు చేస్తుంది. ఉత్పత్తి సదుపాయంలో, ఈ ఏర్పాటు స్థానిక యంత్ర నియంత్రణలు లేదా సహాయక పంపిణీ పరికరాలకు అనుకూలంగా ఉండవచ్చు. వాణిజ్య భవనంలో, ఇది కొన్ని లైటింగ్ నియంత్రణలు, సర్వీస్ సర్క్యూట్‌లు లేదా బిల్డింగ్ ఆటోమేషన్ కాంపోనెంట్‌లను కలిగి ఉండవచ్చు.

స్థలం పొదుపు మాత్రమే ఉత్తమ మౌంటు అమరికను నిర్ణయించదు. వాల్ స్ట్రెంగ్త్, మౌంటు హార్డ్‌వేర్, ఎక్విప్‌మెంట్ వెయిట్, కేబుల్-ఎంట్రీ లొకేషన్‌లు, డోర్-ఓపెనింగ్ క్లియరెన్స్ మరియు క్వాలిఫైడ్ పర్సనల్ కోసం యాక్సెస్ అన్నీ ఇన్‌స్టాలేషన్ ప్లానింగ్‌ను ప్రభావితం చేస్తాయి. నడక మార్గాలు, అత్యవసర మార్గాలు లేదా ఇతర భవన సేవలకు ఆటంకం కలిగించకుండా ఉండేలా ఆవరణను తప్పనిసరిగా ఉంచాలి.

ఎన్‌క్లోజర్ స్ట్రక్చర్ ఎలక్ట్రికల్ ఆర్గనైజేషన్‌కు మద్దతు ఇస్తుంది

బాగా ప్రణాళికాబద్ధమైన ఎలక్ట్రికల్ ఇన్‌స్టాలేషన్‌కు దాని భాగాలకు సరిపోయేంత ఎక్కువ స్థలం అవసరం. సర్క్యూట్ బ్రేకర్లు, టెర్మినల్ బ్లాక్‌లు, రిలేలు, విద్యుత్ సరఫరాలు మరియు నియంత్రణ పరికరాలకు సురక్షితమైన వైరింగ్ మరియు సమర్థవంతమైన తనిఖీకి మద్దతు ఇచ్చే వ్యవస్థీకృత అంతర్గత లేఅవుట్ అవసరం. పేలవమైన కాంపోనెంట్ ప్లేస్‌మెంట్ కనెక్షన్‌లను గుర్తించడం కష్టతరం చేస్తుంది మరియు ట్రబుల్షూటింగ్ కోసం అవసరమైన సమయాన్ని పెంచుతుంది.

సింగిల్-డోర్ కాన్ఫిగరేషన్ ఎన్‌క్లోజర్ ఇంటీరియర్‌కు ఒక ప్రాథమిక యాక్సెస్ ఓపెనింగ్‌ను అందిస్తుంది. ఈ అమరిక కాంపాక్ట్ ఇన్‌స్టాలేషన్‌లలో అంతర్గత భాగాలకు ప్రాప్యతను సులభతరం చేస్తుంది, ప్రత్యేకించి పరికరాల లేఅవుట్ సాపేక్షంగా సరళంగా ఉంటుంది. కీలు స్థానం, డోర్ స్వింగ్, లాకింగ్ ఏర్పాట్లు, మౌంటు-ప్లేట్ కొలతలు మరియు ఉపయోగించగల అంతర్గత లోతు అన్నీ అందుబాటులో ఉన్న స్థలాన్ని ఎంత సమర్థవంతంగా ఉపయోగించవచ్చో ప్రభావితం చేస్తాయి.

దిసింగిల్ డోర్ వాల్ మౌంటెడ్ ఎలక్ట్రికల్ ఎన్‌క్లోజర్ఎంచుకున్న విద్యుత్ సమావేశాలకు భౌతిక గృహంగా పనిచేయగలదు, అయితే దాని అంతర్గత సామర్థ్యం తప్పనిసరిగా వ్యవస్థాపించబడిన పరికరాలకు అనుగుణంగా ఉండాలి. డిజైనర్లు కేబుల్ బెండ్ వ్యాసార్థం, వైరింగ్ నాళాలు, టెర్మినల్ యాక్సెస్, కండక్టర్ సెగ్రెగేషన్, గ్రౌండింగ్ కనెక్షన్లు మరియు భవిష్యత్తు నిర్వహణ కోసం స్థలాన్ని పరిగణనలోకి తీసుకోవాలి. కాంపాక్ట్ ఎక్ట్సీరియర్ ఎక్కువ రద్దీగా ఉండే ఇంటీరియర్‌కు దారితీయకూడదు.

ఎలక్ట్రికల్ భద్రత పూర్తి ఇన్‌స్టాలేషన్‌పై ఆధారపడి ఉంటుంది

ఎలక్ట్రికల్ భద్రత అనేది భాగాలు, రక్షణ పరికరాలు, ఆవరణ నిర్మాణం, ఇన్‌స్టాలేషన్ పద్ధతులు మరియు ఆపరేటింగ్ విధానాల సమన్వయం ద్వారా నిర్ణయించబడుతుంది. చుట్టుపక్కల వాతావరణం నుండి విద్యుత్ పరికరాలను వేరు చేయడానికి ఒక ఎన్‌క్లోజర్ సహాయపడుతుంది మరియు సరిగ్గా డిజైన్ చేసి ఇన్‌స్టాల్ చేసినప్పుడు ప్రమాదవశాత్తూ పరిచయానికి గురికావడాన్ని తగ్గిస్తుంది. ఏదేమైనప్పటికీ, ప్రతి విద్యుత్ లేదా పర్యావరణ ప్రమాదాల నుండి ఎన్‌క్లోజర్ పూర్తి రక్షణను అందించదు.

వర్క్‌షాప్‌లు, ప్లాంట్ రూమ్‌లు, సర్వీస్ కారిడార్లు లేదా అవుట్‌డోర్ లొకేషన్‌లలో ఎలక్ట్రికల్ పరికరాలు పనిచేసే చోట దుమ్ము మరియు నీటి ప్రవేశానికి వ్యతిరేకంగా రక్షణ ప్రత్యేకంగా ఉంటుంది. అవసరమైన ప్రవేశ రక్షణ రేటింగ్ ఇన్‌స్టాలేషన్ పరిస్థితులు మరియు ఎక్స్‌పోజర్ స్థాయిపై ఆధారపడి ఉంటుంది. డోర్ సీల్స్, కేబుల్ గ్రంధులు, ఎంట్రీ ఓపెనింగ్‌లు, ఫాస్టెనర్‌లు మరియు అసెంబ్లీ పనితనం పూర్తయిన ఇన్‌స్టాలేషన్ ద్వారా సాధించిన రక్షణను ప్రభావితం చేయవచ్చు.

గ్రౌండింగ్ మరియు బాండింగ్ ఏర్పాట్లు తప్పనిసరిగా ఎన్‌క్లోజర్ నిర్మాణం మరియు వర్తించే విద్యుత్ అవసరాలకు తగినవిగా ఉండాలి. మెటల్ ఎన్‌క్లోజర్‌లకు విద్యుత్ కొనసాగింపును నిర్వహించడానికి రక్షిత బంధం అవసరం కావచ్చు, అయితే ఇతర నిర్మాణ వస్తువులు వేర్వేరు డిజైన్ పరిశీలనలను కలిగి ఉంటాయి. ఓవర్‌కరెంట్ ప్రొటెక్షన్, కండక్టర్ సైజింగ్, ఇన్సులేషన్, వర్కింగ్ క్లియరెన్స్‌లు మరియు సేఫ్ ఐసోలేషన్ మొత్తం సిస్టమ్‌లో ముఖ్యమైన భాగాలు.

కాంపాక్ట్ డిస్ట్రిబ్యూషన్ అసెంబ్లీలలో థర్మల్ మేనేజ్‌మెంట్

ఎలక్ట్రికల్ సిస్టమ్‌లు మరింత కాంపాక్ట్‌గా మారడంతో, హీట్ మేనేజ్‌మెంట్ చాలా ముఖ్యమైన డిజైన్‌గా పరిగణించబడుతుంది. సర్క్యూట్ రక్షణ పరికరాలు, స్విచింగ్ భాగాలు, ట్రాన్స్‌ఫార్మర్లు, విద్యుత్ సరఫరాలు మరియు ఇతర పరికరాలు ఆపరేషన్ సమయంలో వేడిని ఉత్పత్తి చేయగలవు. అనేక పరికరాలు పరిమితం చేయబడిన ఎన్‌క్లోజర్ వాల్యూమ్‌లో పనిచేసినప్పుడు, సేకరించబడిన వేడి అంతర్గత ఉష్ణోగ్రతలను పెంచవచ్చు.

అధిక ఉష్ణోగ్రత భాగం పనితీరు, ఆపరేటింగ్ జీవితం మరియు సున్నితమైన ఎలక్ట్రానిక్ పరికరాల స్థిరత్వాన్ని ప్రభావితం చేస్తుంది. అందువల్ల థర్మల్ ప్లానింగ్ ఊహించిన విద్యుత్ లోడ్, కాంపోనెంట్ నష్టాలు, పరిసర ఉష్ణోగ్రత, ఆవరణ కొలతలు, మౌంటు స్థానం మరియు అందుబాటులో ఉన్న ఉష్ణ-వెదజల్లే మార్గాలను పరిగణించాలి.

వెంటిలేషన్ ఓపెనింగ్‌లు తగిన వాతావరణంలో వేడిని నిర్వహించడంలో సహాయపడతాయి, అయితే అవి దుమ్ము మరియు తేమ నుండి రక్షణను కూడా ప్రభావితం చేయవచ్చు. పర్యావరణ పరిరక్షణను నిర్వహించాల్సిన చోట, ప్రత్యామ్నాయ ఉష్ణ నిర్వహణ విధానాలు అవసరం కావచ్చు. సముచితమైన డిజైన్ కేవలం ఎన్‌క్లోజర్ ఫార్మాట్‌పై కాకుండా ఇన్‌స్టాల్ చేయబడిన భాగాలు మరియు ఆపరేటింగ్ పరిస్థితులపై ఆధారపడి ఉంటుంది.

నిర్వహణ యాక్సెస్ మరియు దీర్ఘ-కాల కార్యాచరణ సామర్థ్యం

నిర్వహణ అవసరాలు తరచుగా ప్రారంభ ఇన్‌స్టాలేషన్ ఖర్చు లేదా పాదముద్ర వంటి ఎన్‌క్లోజర్ ఎంపికను ప్రభావితం చేస్తాయి. ఎలక్ట్రికల్ టెక్నీషియన్లు సర్క్యూట్‌లను గుర్తించడం, కనెక్షన్‌లను తనిఖీ చేయడం, భాగాలను భర్తీ చేయడం మరియు అనవసరమైన అడ్డంకులు లేకుండా లోపాలను పరిశోధించడం అవసరం. యాక్సెస్ చేయగల ఎన్‌క్లోజర్ లేఅవుట్ ఈ టాస్క్‌లకు మద్దతు ఇస్తుంది మరియు వ్యక్తిగత పరికరాలను గుర్తించడానికి వెచ్చించే సమయాన్ని తగ్గిస్తుంది.

క్లియర్ లేబుల్‌లు, అప్‌డేట్ చేయబడిన సర్క్యూట్ షెడ్యూల్‌లు, వైరింగ్ రేఖాచిత్రాలు మరియు స్థిరమైన టెర్మినల్ ఐడెంటిఫికేషన్ ప్రతి పరిమాణంలోని ఇన్‌స్టాలేషన్‌లలో ముఖ్యమైనవి. విద్యుత్ వ్యవస్థలు వేర్వేరు బృందాలచే నిర్వహించబడుతున్న లేదా అనేక సంవత్సరాలుగా సవరించబడిన సౌకర్యాలలో ఈ పద్ధతులు ప్రత్యేకించి విలువైనవిగా మారతాయి. వ్యవస్థీకృత అంతర్గత వైరింగ్ కూడా సాంకేతిక నిపుణులు ఇన్‌కమింగ్ సామాగ్రి, రక్షణ పరికరాలు, నియంత్రణ సర్క్యూట్‌లు మరియు కనెక్ట్ చేయబడిన పరికరాల మధ్య సంబంధాన్ని అర్థం చేసుకోవడంలో సహాయపడుతుంది.

దిసింగిల్ డోర్ వాల్ మౌంటెడ్ ఎలక్ట్రికల్ ఎన్‌క్లోజర్దాని స్థానం మరియు అంతర్గత అమరిక తలుపు పూర్తిగా తెరవడానికి మరియు ఇన్‌స్టాల్ చేయబడిన పరికరాలను సురక్షితంగా చేరుకోవడానికి అనుమతించే రొటీన్ యాక్సెస్‌కు మద్దతు ఇస్తుంది. నిర్వహణ ప్రణాళికలో తగినంత వర్కింగ్ క్లియరెన్స్, తగిన ఐసోలేషన్ విధానాలు మరియు సంబంధం లేని వైరింగ్‌కు భంగం కలిగించకుండా తనిఖీని అనుమతించే లేఅవుట్ ఉండాలి.

తక్కువ-వోల్టేజ్ పంపిణీలో ప్రమాణాలు మరియు ధృవీకరణ

తక్కువ-వోల్టేజ్ పంపిణీ సమావేశాలు సాంకేతిక మరియు భద్రతా అవసరాలకు లోబడి ఉంటాయి, అవి వాటి ఉద్దేశించిన ఉపయోగం, కాన్ఫిగరేషన్ మరియు ఇన్‌స్టాలేషన్ స్థానంతో మారుతూ ఉంటాయి. IEC 61439 సిరీస్ నిర్మాణం, సాంకేతిక లక్షణాలు మరియు ధృవీకరణకు సంబంధించిన అవసరాలతో సహా తక్కువ-వోల్టేజ్ స్విచ్ గేర్ మరియు కంట్రోల్ గేర్ అసెంబ్లీలను సూచిస్తుంది. IEC 61439-1 సాధారణ నియమాలను అందిస్తుంది, ఇతర భాగాలు నిర్దిష్ట అసెంబ్లీ రకాలు మరియు అనువర్తనాలను సూచిస్తాయి.

ఒక ఖాళీ ఎన్‌క్లోజర్ మరియు పూర్తయిన ఎలక్ట్రికల్ అసెంబ్లీ సమ్మతి కోణం నుండి సమానం కాదు. అనుగుణ్యత సంబంధిత ఉత్పత్తి వర్గం, ఇన్‌స్టాల్ చేయబడిన భాగాలు, అసెంబ్లీ డిజైన్ మరియు వర్తించే ధృవీకరణ విధానాలపై ఆధారపడి ఉంటుంది. ఎలక్ట్రికల్ పరికరాలను కలిగి ఉన్నందున పూర్తి పంపిణీ వ్యవస్థకు అనుగుణంగా గృహనిర్మాణం ఏర్పాటు చేయబడుతుందని భావించకూడదు.

డిజైన్ డాక్యుమెంటేషన్, కాంపోనెంట్ రేటింగ్‌లు, ఉష్ణోగ్రత పెరుగుదల పరిగణనలు, రక్షణ చర్యలు మరియు ఇన్‌స్టాలేషన్ సూచనలు అన్నీ సరిగ్గా ఇంజనీరింగ్ చేయబడిన అసెంబ్లీకి దోహదం చేస్తాయి. స్థానిక ఎలక్ట్రికల్ కోడ్‌లు మరియు ప్రాజెక్ట్ స్పెసిఫికేషన్‌లు అదనపు అవసరాలను పరిచయం చేస్తాయి, ముఖ్యంగా పారిశ్రామిక సౌకర్యాలు, పబ్లిక్ భవనాలు మరియు ప్రత్యేక మౌలిక సదుపాయాలలో.

వాల్-మౌంటెడ్ ఎన్‌క్లోజర్‌ల యొక్క నిరంతర పాత్ర

ఆధునిక విద్యుత్ పంపిణీ కేంద్రీకృత సరఫరా పరికరాలను అవి అందించే లోడ్‌లు మరియు సిస్టమ్‌లకు సమీపంలో ఉన్న చిన్న సమావేశాలతో మిళితం చేస్తుంది. ఈ అమరిక స్థానిక నియంత్రణలు మరియు సపోర్టింగ్ సర్క్యూట్‌ల సంస్థను మెరుగుపరుస్తుంది, ప్రతి ఇన్‌స్టాలేషన్ దాని విద్యుత్ అవసరాలు మరియు ఆపరేటింగ్ వాతావరణం చుట్టూ రూపొందించబడితే.

దిసింగిల్ డోర్ వాల్ మౌంటెడ్ ఎలక్ట్రికల్ ఎన్‌క్లోజర్కాంపాక్ట్, అందుబాటులో ఉండే గృహం ఉద్దేశించిన పరికరాలకు తగిన చోట సంబంధితంగా ఉంటుంది. దీని పాత్ర సాంకేతికత కంటే ఆచరణాత్మకమైనది: ఇది ఒక పెద్ద పంపిణీ నిర్మాణంలో ఎంచుకున్న విద్యుత్ భాగాలను నిర్వహించడానికి మరియు రక్షించడానికి భౌతిక నిర్మాణాన్ని అందిస్తుంది.

ఎలక్ట్రికల్ ఇన్‌ఫ్రాస్ట్రక్చర్ అభివృద్ధి చెందుతూనే ఉన్నందున, ఎన్‌క్లోజర్ ఎంపిక అనేక ప్రాథమిక ఇంజనీరింగ్ ప్రాధాన్యతలకు అనుసంధానించబడి ఉంటుంది: స్థలాన్ని సమర్థవంతంగా ఉపయోగించడం, సురక్షితమైన ప్రాప్యత, తగిన పర్యావరణ రక్షణ, ఉష్ణ పనితీరు, స్పష్టమైన వైరింగ్ సంస్థ మరియు నిర్వహణ. ఎన్‌క్లోజర్ ఫార్మాట్ నిర్దిష్ట ఇన్‌స్టాలేషన్‌కు సరిపోతుందో లేదో మరియు పూర్తి చేసిన ఎలక్ట్రికల్ సిస్టమ్ దాని సేవా జీవితంలో ఎంత ప్రభావవంతంగా నిర్వహించబడుతుందో నిర్ణయించడంలో ఈ కారకాలు సహాయపడతాయి.
