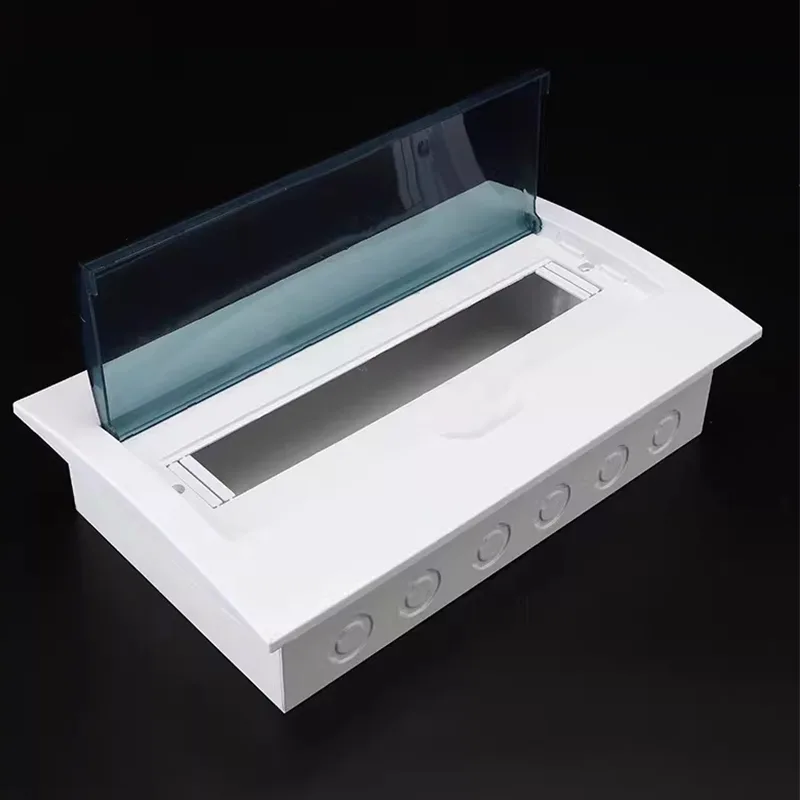

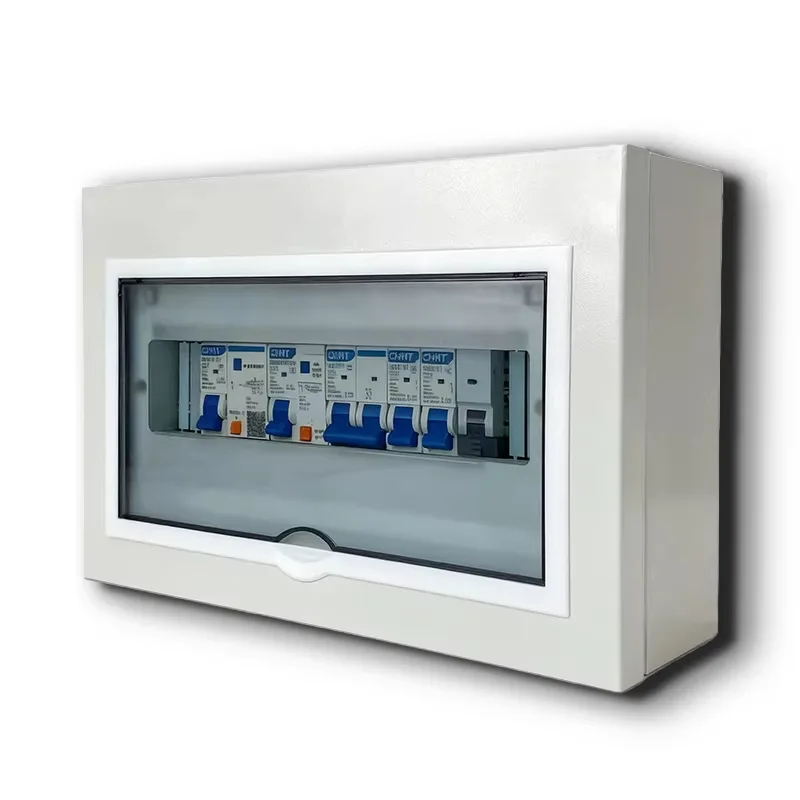

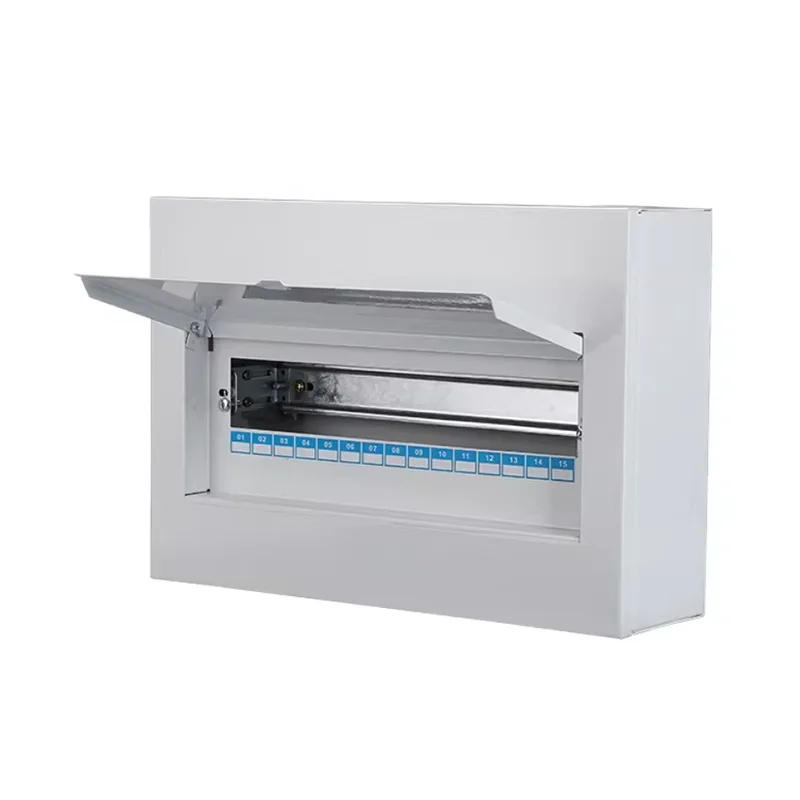

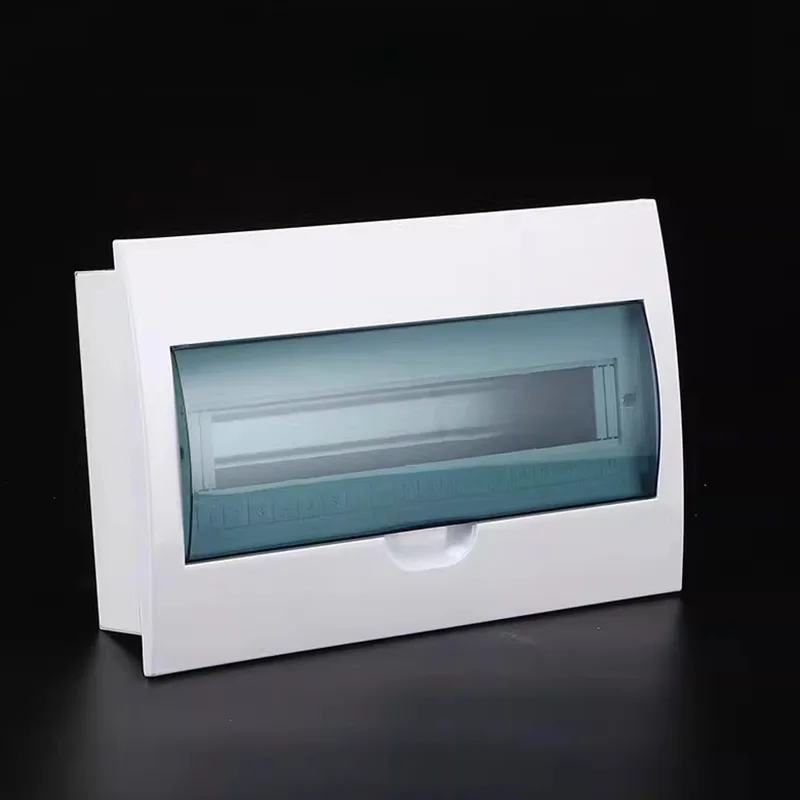

కాంపాక్ట్ మల్టీ-సర్క్యూట్ డిస్ట్రిబ్యూషన్ బాక్స్ ఎన్‌క్లోజర్

షాంగ్మింగ్ అనేది కాంపాక్ట్ మల్టీ-సర్క్యూట్ డిస్ట్రిబ్యూషన్ బాక్స్ ఎన్‌క్లోజర్‌ల యొక్క ప్రొఫెషనల్ తయారీదారు, ఫ్యాక్టరీ-డైరెక్ట్ సేల్స్‌ను అందిస్తోంది మరియు అనుకూలీకరించిన సొల్యూషన్‌లను మరియు సమగ్రమైన అమ్మకాల తర్వాత సేవలను అందిస్తుంది. ఈ ఉత్పత్తి పరిమిత ఇన్‌స్టాలేషన్ స్థలంతో, కాంపాక్ట్ సైజు మరియు అధిక-సాంద్రత అంతర్గత సర్క్యూట్ లేఅవుట్‌తో, పరిమిత ప్రాంతాలలో సురక్షితమైన బహుళ-సర్క్యూట్ పవర్ డిస్ట్రిబ్యూషన్‌ను ఎనేబుల్ చేస్తుంది మరియు బహుళ బాహ్య సింగిల్-సర్క్యూట్ బాక్స్‌ల అవసరాన్ని తొలగిస్తుంది.

కోర్ ప్రయోజనాలు

మీరు మీ ప్రాజెక్ట్ కోసం సూక్ష్మీకరించిన, మాడ్యులర్ మరియు ఇంటెలిజెంట్ పవర్ డిస్ట్రిబ్యూషన్ కావాలనుకుంటే, సాంప్రదాయ సింగిల్-సర్క్యూట్ బాక్స్‌లు లేదా పెద్ద డిస్ట్రిబ్యూషన్ క్యాబినెట్‌ల కంటే కాంపాక్ట్ మల్టీ-సర్క్యూట్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు మరింత అనుకూలంగా ఉంటాయి.

1. స్పేస్ సేవింగ్

కాంపాక్ట్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు సన్నని డిజైన్‌ను కలిగి ఉంటాయి, 70-100mm ప్రామాణిక లోతుతో, తేలికైన విభజనలు, ఫర్నీచర్ బ్యాక్ ప్యానెల్‌లు, ఎక్విప్‌మెంట్ హౌసింగ్‌లు లేదా ఇరుకైన విద్యుత్ షాఫ్ట్‌లలో సులభంగా పొందుపరచబడతాయి, తక్కువ స్థలాన్ని ఆక్రమిస్తాయి.

పరిమిత ప్రదేశాలలో, అధిక సర్క్యూట్ సాంద్రత, 8-24 సూక్ష్మ సర్క్యూట్ బ్రేకర్‌లను ఏకీకృతం చేయడం, బహుళ సింగిల్-సర్క్యూట్ బాక్సులను పంపిణీ చేయడంతో పోలిస్తే 60% సంస్థాపన స్థలాన్ని ఆదా చేస్తుంది.

అవసరమైతే, మేము సమాంతర విస్తరణకు మద్దతు ఇచ్చే కాన్ఫిగరేషన్‌లను అనుకూలీకరించవచ్చు, క్షితిజ సమాంతర కలయికలను పెద్ద సామర్థ్యం పంపిణీ యూనిట్‌లను రూపొందించడానికి అనుమతిస్తుంది.

2. భద్రత

షాంగ్మింగ్ యొక్క డిస్ట్రిబ్యూషన్ బాక్స్ ఎన్‌క్లోజర్‌లు అధిక-నాణ్యత మెటల్‌తో తయారు చేయబడ్డాయి, గాల్వనైజ్డ్ స్టీల్ లేదా 304 స్టెయిన్‌లెస్ స్టీల్ కోసం ఎంపికలు ఉన్నాయి, ఇవి అగ్ని వ్యాప్తిని సమర్థవంతంగా అణిచివేస్తాయి.

ప్రతి సర్క్యూట్ స్వతంత్ర ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణతో అమర్చబడి ఉంటుంది, ఇది ఖచ్చితమైన తప్పు ఐసోలేషన్‌ను నిర్ధారిస్తుంది.

విస్తృత IP రక్షణ రేటింగ్ కవరేజ్:

ఇండోర్ ఉపయోగం: IP20–IP40, వేలితో పరిచయం మరియు ఘన విదేశీ వస్తువుల నుండి రక్షిస్తుంది.

అవుట్‌డోర్ లేదా తేమతో కూడిన పర్యావరణ ఉపయోగం: IP54 మెటల్ హౌసింగ్, డస్ట్‌ప్రూఫ్ మరియు స్ప్లాష్‌ప్రూఫ్, బాత్‌రూమ్‌లు, బాల్కనీలు, అవుట్‌డోర్ ఎక్విప్‌మెంట్ బాక్స్‌లు మొదలైన వాటికి అనుకూలం.

3. సులభమైన సంస్థాపన మరియు నిర్వహణ

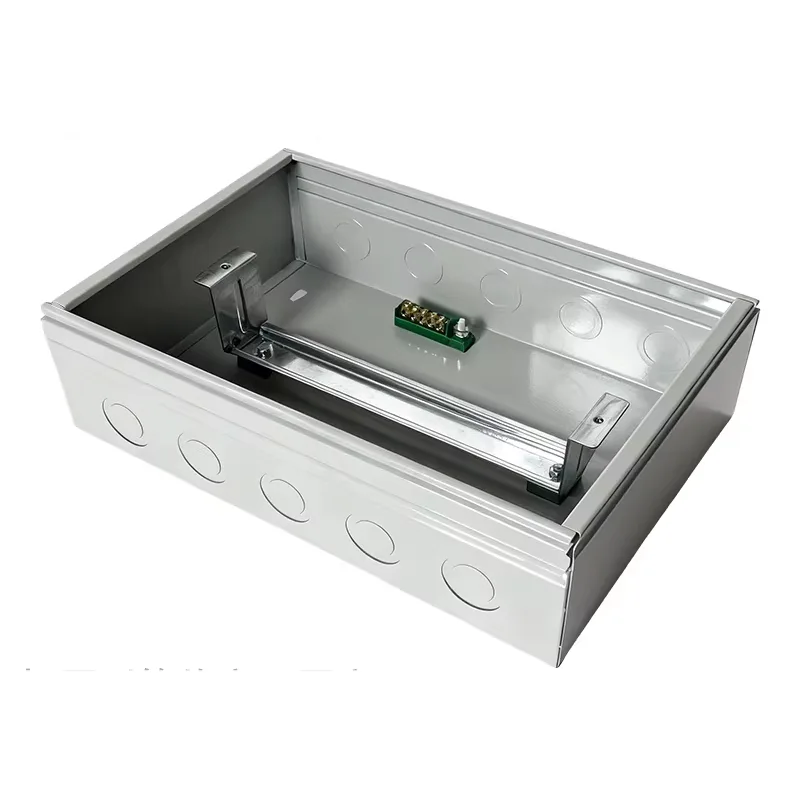

కాంపాక్ట్ మల్టీ-సర్క్యూట్ డిస్ట్రిబ్యూషన్ బాక్స్ ఎన్‌క్లోజర్ ప్రామాణికమైన DIN పట్టాలతో ముందే ఇన్‌స్టాల్ చేయబడింది. డ్రిల్లింగ్ లేదా స్క్రూల అవసరాన్ని తొలగిస్తూ డైరెక్ట్ మౌంటు కోసం మేము మెయిన్ స్ట్రీమ్ బ్రాండ్ సర్క్యూట్ బ్రేకర్లను (ష్నైడర్ ఎలక్ట్రిక్, ABB, మొదలైనవి) ఉపయోగిస్తాము.

Φ20/25mm నాకౌట్ రంధ్రాలు బహుళ-దిశాత్మక కేబుల్ ప్రవేశం మరియు నిష్క్రమణ కోసం ఎగువ, దిగువ మరియు వెనుక భాగంలో అందించబడ్డాయి, వివిధ వైరింగ్ మార్గాలకు అనుగుణంగా ఉంటాయి.

తలుపు స్నాప్-ఆన్ లేదా హింగ్డ్ డిజైన్‌ను ఉపయోగిస్తుంది, ఇది ఒక చేతితో తెరవడానికి అనుమతిస్తుంది. సర్క్యూట్ లేబులింగ్ ప్రాంతాలు డోర్ లేదా ప్యానెల్ లోపలి భాగంలో అందించబడతాయి, ముద్రిత లేదా చేతితో వ్రాసిన ఉల్లేఖనాలను సపోర్ట్ చేస్తుంది.

4. పూర్తి అనుకూలీకరణ అందుబాటులో ఉంది

అందుబాటులో ఉన్న పదార్థాలు: ఐరన్, గాల్వనైజ్డ్ షీట్, 201 స్టెయిన్‌లెస్ స్టీల్, 304 స్టెయిన్‌లెస్ స్టీల్.

ప్రామాణికం కాని సైజు మద్దతు: మేము ప్రత్యేక పరికరాల ఓపెనింగ్‌లు లేదా బిల్డింగ్ వాల్ మందంతో సరిపోయేలా వెడల్పు, ఎత్తు మరియు లోతు యొక్క పూర్తి అనుకూలీకరణను అందిస్తాము.

ఫంక్షనల్ మాడ్యూల్స్: సర్జ్ ప్రొటెక్టర్లు, స్మార్ట్ మీటర్లు, రిమోట్ కంట్రోల్ మాడ్యూల్స్, USB సాకెట్లు మొదలైన వాటితో ముందే ఇన్‌స్టాల్ చేయవచ్చు.

ప్రదర్శన అనుకూలీకరణ: RAL కలర్ స్ప్రేయింగ్, బ్రష్డ్ స్టెయిన్‌లెస్ స్టీల్ ఫినిషింగ్ మరియు లోగో సిల్క్స్‌స్క్రీన్ ప్రింటింగ్, హై-ఎండ్ ఇంటీరియర్ డిజైన్ స్టైల్స్‌లో కలిసిపోవడానికి మద్దతు ఇస్తుంది.

అవసరమైన సర్క్యూట్ల సంఖ్యను ఎలా నిర్ణయించాలి?

ఎంపిక ప్రక్రియలో మీరు ఈ ప్రశ్నను ఎదుర్కోవచ్చు. షాంగ్మింగ్ ప్రారంభ అంచనా కోసం మూడు-దశల పద్ధతిని అందిస్తుంది.

1. ఫంక్షనల్ ఏరియా ద్వారా స్ప్లిట్ సర్క్యూట్లు

ఇది అత్యంత ప్రాథమిక గణాంక పద్ధతి. ఒక ప్రామాణిక ఆధునిక కాన్ఫిగరేషన్ సాధారణంగా అధిక-శక్తి పరికరాలను సాధారణ విద్యుత్ వలయాల నుండి వేరు చేయాలని సిఫార్సు చేస్తుంది:

● లైటింగ్ సర్క్యూట్‌లు: కనీసం 1-2 సర్క్యూట్‌లు సిఫార్సు చేయబడతాయి, ఒక ప్రాంతంలో షార్ట్ సర్క్యూట్‌ను నివారించేందుకు, ఇల్లు అంతటా చీకటిగా ఉండేలా ఏరియా ద్వారా నియంత్రించబడుతుంది.

● సాధారణ అవుట్‌లెట్‌లు: గదుల సంఖ్య ప్రకారం కేటాయించండి, సాధారణంగా ప్రతి 3-5 గదులకు ఒక సర్క్యూట్.

● అంకితమైన హై-పవర్ సర్క్యూట్‌లు: ఇది కీలకం. ఎయిర్ కండిషనర్లు, వాటర్ హీటర్లు, ఓవెన్‌లు, డిష్‌వాషర్లు, డ్రైయర్‌లు మొదలైనవి, పవర్ రేటింగ్ ≥1.5kWతో, ప్రతి ఒక్కటి స్వతంత్ర సర్క్యూట్‌ను ఆక్రమించాలి.

● వంటగది మరియు బాత్రూమ్: తేమతో కూడిన వాతావరణం మరియు సాంద్రీకృత ఉపకరణాల కారణంగా, ప్రత్యేక అవశేష కరెంట్ సర్క్యూట్ (RCD)ని ఇన్‌స్టాల్ చేయాలని సిఫార్సు చేయబడింది.

2. మాడ్యూల్ వెడల్పును లెక్కించండి

మేము సామర్థ్యాన్ని కొలవడానికి "మార్గం" లేదా "మాడ్యూల్" ఉపయోగిస్తాము.

1 మాడ్యూల్ = 18mm (అనగా, సింగిల్-పోల్ సర్క్యూట్ బ్రేకర్ MCB వెడల్పు).

RCCB/RCBO: సాధారణంగా 2 మాడ్యూల్‌లను ఆక్రమిస్తుంది, అనగా 36mm.

ప్రధాన స్విచ్: సాధారణంగా 2-4 మాడ్యూల్‌లను ఆక్రమిస్తుంది.

గణన ఫార్ములా: మొత్తం అవసరమైన మాడ్యూల్స్ = (సింగిల్-పోల్ స్విచ్‌ల సంఖ్య x 1) + (డబుల్-పోల్/అవశేష ప్రస్తుత సర్క్యూట్ బ్రేకర్‌ల సంఖ్య x 2) + (ప్రధాన స్విచ్ x 2/4)

3. 20% రిజర్వేషన్ సూత్రం

పంపిణీ పెట్టెను పూర్తిగా పూరించవద్దు; భవిష్యత్ విస్తరణ కోసం గదిని వదిలివేయడం అనేది పరిశ్రమ ప్రమాణం. కాబట్టి, గదిని ఎందుకు వదిలివేయాలి?

భవిష్యత్తు విస్తరణ: భవిష్యత్తులో నిఘా, స్మార్ట్ హోమ్ సిస్టమ్‌లు లేదా కొత్త ఉపకరణాలను జోడించేటప్పుడు, మీరు మొత్తం పెట్టెను భర్తీ చేయవలసిన అవసరం లేదు.

హీట్ డిస్సిపేషన్ స్పేస్: కాంపాక్ట్ మల్టీ-సర్క్యూట్ బాక్స్‌లో, రిజర్వు చేయబడిన స్థలం గాలి ప్రసరణకు సహాయపడుతుంది, సర్క్యూట్ బ్రేకర్లు వేడెక్కడం వల్ల ట్రిప్ అయ్యే ప్రమాదాన్ని తగ్గిస్తుంది.

సిఫార్సు: మీకు 10 సర్క్యూట్లు అవసరమని మీరు లెక్కించినట్లయితే, 12-సర్క్యూట్ బాక్స్‌ను ఎంచుకోండి; మీకు 18 సర్క్యూట్‌లు అవసరమని మీరు లెక్కిస్తే, 24-సర్క్యూట్ బాక్స్‌ను ఎంచుకోండి.

సాధారణ దృశ్య సూచన పట్టిక

షాంగ్మింగ్ ఎలక్ట్రిక్ మీ ఖచ్చితమైన మోడల్ ఎంపికకు మద్దతు ఇస్తుంది. మేము అందిస్తున్నాము:

ఉచిత సర్క్యూట్ లేఅవుట్ సంప్రదింపులు: మీ పరికరాల జాబితాను మాకు పంపండి మరియు మేము తగిన ఎన్‌క్లోజర్ మోడల్‌లను సిఫార్సు చేస్తాము.

బహుళ మాడ్యులర్ కలయికలు: ప్రామాణిక పరిమాణాలలో 12, ​​18, 24 మరియు 36 మాడ్యూల్స్ ఉన్నాయి; ప్రామాణికం కాని అనుకూలీకరణకు కూడా మద్దతు ఉంది.

ముందే ఇన్‌స్టాల్ చేయబడిన DIN రైలు + సర్క్యూట్ బ్రేకర్ ఎంపిక: మీ సర్క్యూట్ ప్లాన్ ప్రకారం ముందుగా అసెంబుల్ చేయబడింది, వచ్చిన తర్వాత ఉపయోగించడానికి సిద్ధంగా ఉంది.
