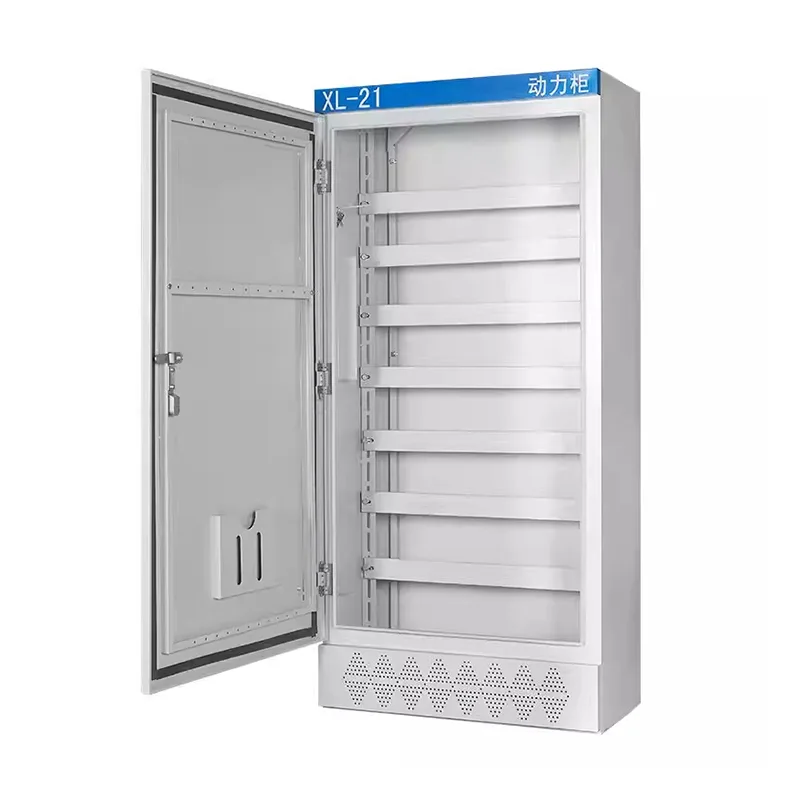

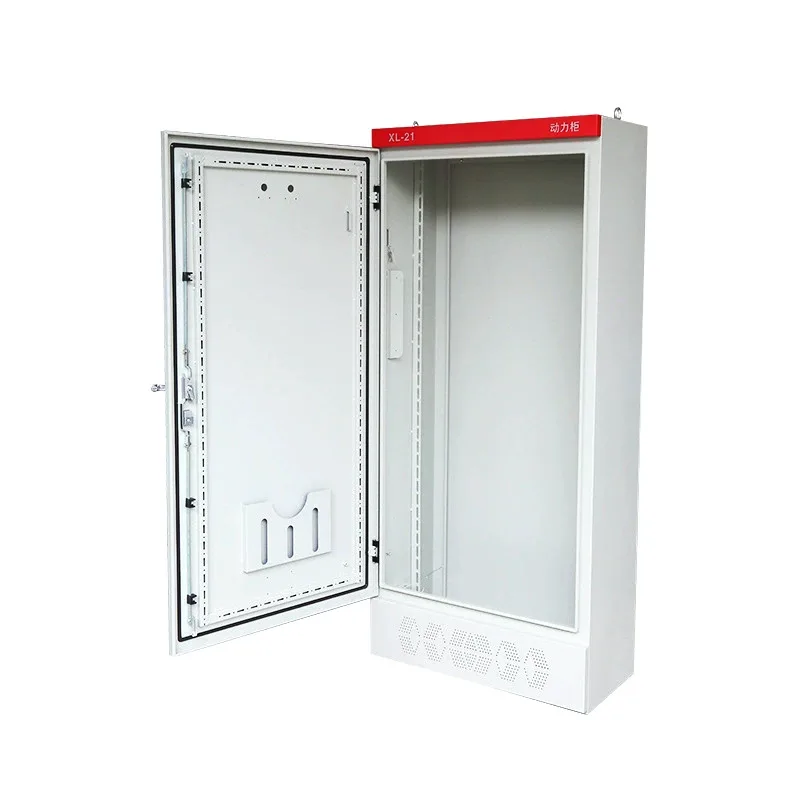

XL-21 తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్

XL-21 తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్‌ను చైనీస్ తయారీదారు షాంగ్మింగ్ అందించింది. మేము 3,000 యూనిట్లకు పైగా నెలవారీ ఉత్పత్తి సామర్థ్యంతో పూర్తి ఉత్పత్తి సామర్థ్యాలను కలిగి ఉన్నాము. మేము కస్టమ్ డ్రాయింగ్‌లు, కాంపోనెంట్ ప్రొక్యూర్‌మెంట్ మరియు ఫ్యాక్టరీ టెస్టింగ్‌లకు మద్దతిస్తాము. పరిష్కారాన్ని అభివృద్ధి చేయడం ప్రారంభించడానికి మీరు ఎప్పుడైనా మమ్మల్ని సంప్రదించడానికి స్వాగతం.

ఉత్పత్తి నిర్మాణం

XL-21 తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్ పూర్తిగా మూసివున్న, స్థిరమైన మరియు నిలువుగా విభజించబడిన నిర్మాణ రూపకల్పన, సరళత, విశ్వసనీయత మరియు నిర్వహణ సౌలభ్యానికి ప్రాధాన్యతనిస్తుంది.

1. క్యాబినెట్ బాహ్య

XL-21 క్యాబినెట్ కోల్డ్-రోల్డ్ స్టీల్ షీట్ నుండి నిర్మించబడింది, వంగి మరియు వెల్డింగ్ చేయబడింది, ఇది భారీ సర్క్యూట్ బ్రేకర్లు మరియు బస్‌బార్‌లకు మద్దతు ఇవ్వడానికి తగినంత దృఢత్వాన్ని అందిస్తుంది. రక్షిత తలుపు 110° కంటే ఎక్కువ ఓపెనింగ్ కోణంతో ఒకే-ఓపెనింగ్ డిజైన్. డస్ట్ ప్రూఫ్ పనితీరును మెరుగుపరచడానికి తలుపు అంచుల చుట్టూ పాలియురేతేన్ సీలింగ్ స్ట్రిప్స్ అమర్చబడి ఉంటాయి.

అంతర్గత భుజాలు చిల్లులతో నిలువు ప్రొఫైల్‌లను కలిగి ఉంటాయి, కాంపోనెంట్ కొలతల ప్రకారం కిరణాలు మరియు మౌంటు ప్లేట్‌ల సర్దుబాటును సులభతరం చేస్తాయి.

2. అంతర్గత లేఅవుట్

XL-21 ఒక సింగిల్, ఇంటిగ్రేటెడ్ స్పేస్ అయినప్పటికీ, ఇది అనేక ఫంక్షనల్ ప్రాంతాలుగా విభజించబడింది:

టాప్ బస్‌బార్ ప్రాంతం: ప్రధాన ఇన్‌కమింగ్ బస్‌బార్ క్యాబినెట్ పైభాగంలో ఉంది, ఇన్సులేటర్‌లతో భద్రపరచబడింది మరియు రాగి బస్‌బార్‌ల యొక్క క్షితిజ సమాంతర లేదా నిలువు పొడిగింపుకు మద్దతు ఇస్తుంది.

సెంట్రల్ కాంపోనెంట్ ఏరియా: ఇది డిస్‌కనెక్ట్ స్విచ్‌లు, సర్క్యూట్ బ్రేకర్లు, కాంటాక్టర్‌లు, థర్మల్ రిలేలు మొదలైన వాటిని ఇన్‌స్టాల్ చేయడానికి ఉపయోగించే కోర్ ఏరియా.

దిగువ వైరింగ్ ప్రాంతం: కేబుల్ ప్రవేశానికి దిగువన విస్తారమైన స్థలం అందించబడింది మరియు అంకితమైన తటస్థ మరియు గ్రౌండ్ బస్‌బార్లు చేర్చబడ్డాయి.

3. దిగువ మరియు కేబుల్ ఇన్/అవుట్ డిజైన్

పంపిణీ క్యాబినెట్ దిగువన పెద్ద, తొలగించగల ప్యానెల్‌ను కలిగి ఉంటుంది, ఇది కేబుల్‌ల సంఖ్య ఆధారంగా ఓపెనింగ్‌లతో అనుకూలీకరించబడుతుంది మరియు కేబుల్ షీత్‌లతో ఉపయోగించవచ్చు.

నేల నుండి క్యాబినెట్ ఎత్తును పెంచడానికి, తేమ రక్షణను అందించడానికి మరియు ఫోర్క్లిఫ్ట్ నిర్వహణను సులభతరం చేయడానికి 50-100mm హై ఛానల్ స్టీల్ బేస్ అమర్చబడుతుంది.

ఉత్పత్తి ప్రయోజనాలు

1. విస్తృత అప్లికేషన్

XL-21 తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్ క్లాసిక్ తక్కువ-వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్ నిర్మాణాన్ని కలిగి ఉంది. దాని పరిపక్వ సాంకేతికత మరియు అధిక ప్రమాణీకరణ దీనిని కర్మాగారాలు, నిర్మాణ ప్రాజెక్టులు మరియు మునిసిపల్ ప్రాజెక్టులలో విస్తృతంగా ఉపయోగించింది, దాని విశ్వసనీయత చాలా కాలంగా నిరూపించబడింది.

2. పవర్ లోడ్ పంపిణీకి అనుకూలం

ఒక ప్రొఫెషనల్ తయారీదారుగా, షాంగ్మింగ్ మోటార్లు, పంపులు, ఫ్యాన్లు మరియు ఇతర విద్యుత్ పరికరాల కోసం విద్యుత్ సరఫరా వ్యవస్థలను రూపొందిస్తుంది. ఉత్పత్తులు అద్భుతమైన కరెంట్ మోసే సామర్థ్యాన్ని కలిగి ఉంటాయి, నిరంతరం పని చేయగలవు మరియు అధిక-లోడ్ అప్లికేషన్‌ల డిమాండ్‌లను తీర్చగలవు.

3. బలమైన మరియు మన్నికైన

కార్బన్ స్టీల్, గాల్వనైజ్డ్ స్టీల్ మరియు స్టెయిన్‌లెస్ స్టీల్‌తో సహా అనేక పదార్థాలు అందుబాటులో ఉన్నాయి. ఉపయోగించిన పదార్థంతో సంబంధం లేకుండా, క్యాబినెట్ యొక్క నిర్మాణ రూపకల్పన తగినంత బలం మరియు ప్రభావ నిరోధకతను నిర్ధారిస్తుంది, ఇది పారిశ్రామిక వాతావరణంలో దీర్ఘకాలిక ఉపయోగం కోసం అనుకూలంగా ఉంటుంది.

4. అనుకూలమైన నిర్వహణ

పవర్ క్యాబినెట్ యొక్క అంతర్గత విద్యుత్ భాగాలు స్పష్టమైన సర్క్యూట్లతో క్రమపద్ధతిలో అమర్చబడి ఉంటాయి. ఇది కేబినెట్ ముందు భాగంలో కుడి ఎగువ కాలమ్‌లో ఉన్న నైఫ్ స్విచ్ ఆపరేటింగ్ హ్యాండిల్‌తో ఒకే కుడివైపు తలుపును కలిగి ఉంటుంది. కొలిచే సాధనాలు మరియు సిగ్నల్ పవర్ సప్లైలు తలుపు మీద అమర్చబడి ఉంటాయి, సులభంగా తనిఖీ మరియు నిర్వహణ కోసం తలుపు తెరిచినప్పుడు పూర్తి ఎక్స్‌పోజర్‌ను అందిస్తుంది.

5. బలమైన అనుకూలత

మా XL-21 తక్కువ-వోల్టేజ్ పంపిణీ క్యాబినెట్‌ను సర్క్యూట్ బ్రేకర్లు, కాంటాక్టర్‌లు మరియు థర్మల్ రిలేలు వంటి ప్రధాన స్రవంతి విద్యుత్ భాగాలతో సులభంగా కాన్ఫిగర్ చేయవచ్చు, వివిధ ప్రాజెక్ట్‌ల అవసరాలను తీర్చడానికి వివిధ నియంత్రణ మరియు రక్షణ పథకాలకు అనుగుణంగా ఉంటుంది.

6. కాస్ట్ అడ్వాంటేజ్

డ్రాయర్ క్యాబినెట్‌ల వంటి సంక్లిష్ట నిర్మాణాలతో పోలిస్తే, XL-21 పంపిణీ క్యాబినెట్ సరళమైన నిర్మాణం మరియు నియంత్రించదగిన తయారీ ఖర్చులను కలిగి ఉంది, ఇది ఖర్చు-ప్రభావం మరియు స్థిరత్వానికి అధిక అవసరాలు కలిగిన ప్రాజెక్ట్‌లకు అనువైనదిగా చేస్తుంది.

XL-21 డిస్ట్రిబ్యూషన్ క్యాబినెట్ కోసం ఇన్‌స్టాలేషన్ ఎన్విరాన్‌మెంట్ అవసరాలు ఏమిటి?

ఈ XL-21 తక్కువ వోల్టేజ్ పవర్ డిస్ట్రిబ్యూషన్ క్యాబినెట్ ప్రధానంగా త్రీ-ఫేజ్ త్రీ-వైర్ మరియు త్రీ-ఫేజ్ ఫోర్-వైర్ పవర్ సిస్టమ్‌లలో AC ఫ్రీక్వెన్సీ 50Hz మరియు పవర్ మరియు లైటింగ్ డిస్ట్రిబ్యూషన్ కోసం 500V కంటే తక్కువ వోల్టేజ్‌తో ఉపయోగించబడుతుంది. మీ ప్రాజెక్ట్ లేదా అసలు ఇన్‌స్టాలేషన్‌ను ప్రారంభించే ముందు, మీరు ఇన్‌స్టాలేషన్ వాతావరణాన్ని నిర్ణయించవచ్చు. తయారీదారుగా, మేము ఈ క్రింది సూచనలను అందిస్తున్నాము:

1. పరిసర ఉష్ణోగ్రత

సాధారణ ఆపరేటింగ్ ఉష్ణోగ్రత: -5℃ నుండి +40℃;

24 గంటలలో సగటు ఉష్ణోగ్రత: +35℃ మించకూడదు;

నిల్వ మరియు రవాణా ఉష్ణోగ్రత: -25℃ నుండి +55℃ (స్వల్పకాలిక);

గమనిక: అధిక-ఉష్ణోగ్రత వాతావరణంలో ఇన్‌స్టాల్ చేయబడితే, మెరుగుపరచబడిన వెంటిలేషన్ లేదా డిజైన్‌ను తగ్గించడం అవసరం.

2. ఎత్తు

ఇన్‌స్టాలేషన్ ఎత్తు తప్పనిసరిగా 2000 మీటర్ల కంటే తక్కువ లేదా సమానంగా ఉండాలి.

2000 మీటర్ల పైన, ప్రమాణాల ప్రకారం డీరేటింగ్ అవసరం.

3. సాపేక్ష ఆర్ద్రత

+40℃ యొక్క ఇన్‌స్టాలేషన్ పరిసర ఉష్ణోగ్రతతో, సాపేక్ష ఆర్ద్రత తప్పనిసరిగా ≤ 50% ఉండాలి.

తక్కువ ఉష్ణోగ్రతల వద్ద అధిక తేమ అనుమతించబడుతుంది.

4. ఇన్‌స్టాలేషన్ స్థానం

XL-21 పవర్ క్యాబినెట్ ఇండోర్ ఇన్‌స్టాలేషన్ కోసం మాత్రమే.

ఇది ఇన్‌స్టాల్ చేయడం నిషేధించబడింది: షేడ్ లేని బహిరంగ ప్రదేశాలు, పేలుడు వాయువులు లేదా ధూళితో కూడిన ప్రమాదకర ప్రదేశాలు, అత్యంత తినివేయు వాతావరణాలు లేదా తీవ్రమైన దుమ్ము లేదా వాహక ధూళి ఉన్న ప్రాంతాలు.

5. మెకానికల్ మరియు వైబ్రేషన్ పరిస్థితులు

ఇన్‌స్టాలేషన్ ఎన్విరాన్మెంట్ తీవ్రమైన వైబ్రేషన్ లేదా ఇంపాక్ట్ లేకుండా ఉండాలి. వైబ్రేషన్ ఫ్రీక్వెన్సీ ≤ 10 Hz, త్వరణం ≤ 0.5g. ఇన్‌స్టాలేషన్ ఫౌండేషన్ స్థిరంగా ఉండాలి, పెద్ద మోటార్లు లేదా స్టాంపింగ్ పరికరాలతో ఒకే ప్లాట్‌ఫారమ్‌ను భాగస్వామ్యం చేయడాన్ని నివారించండి.

సంస్థాపన తర్వాత, క్యాబినెట్ తప్పనిసరిగా నిలువుగా ఉంచాలి, నిలువు వంపుతో ≤ 5°, లేకుంటే అది ఆపరేటింగ్ మెకానిజం యొక్క జీవితకాలాన్ని ప్రభావితం చేస్తుంది.

6. వెంటిలేషన్ మరియు హీట్ డిస్సిపేషన్ స్పేస్

క్యాబినెట్ ముందు మరియు వెనుక భాగంలో నిర్వహణ యాక్సెస్ అందించాలి. ముందు ఆపరేటింగ్ ఉపరితలం ≥ 0.8m ఉండాలి, 1.0m సిఫార్సు చేయబడింది. వెనుక భాగంలో నిర్వహణ అవసరమైతే, ≥ 0.8మీ అవసరం. క్యాబినెట్ పైభాగం పైకప్పు నుండి కనీసం 0.5 మీ దూరంలో ఉండాలి. అనేక క్యాబినెట్లను పక్కపక్కనే ఏర్పాటు చేసినప్పుడు, వాటి మధ్య ఖాళీ అవసరం లేదు; వాటిని నేరుగా సమీకరించవచ్చు. అయితే, వెంటిలేషన్ ఖాళీని మొత్తం వరుస యొక్క రెండు చివర్లలో వదిలివేయాలి.

7. అగ్ని నివారణ మరియు భద్రతా అవసరాలు

ఇన్స్టాలేషన్ ప్రాంతం కాని మండే నిర్మాణంగా ఉండాలి. మండే మరియు పేలుడు పదార్థాలను ఇన్‌స్టాలేషన్ సైట్ నుండి 1 మీటర్ లోపల నిల్వ చేయకూడదు.

నేల చదునైన మరియు పొడిగా ఉండాలి. నీటి ప్రవేశాన్ని నిరోధించడానికి నేల నుండి 100-200mm పైన కాంక్రీట్ పునాదిని నిర్మించాలని సిఫార్సు చేయబడింది.

8. విద్యుదయస్కాంత పర్యావరణం

సెకండరీ కంట్రోల్ సర్క్యూట్‌లతో జోక్యాన్ని నిరోధించడానికి ఇన్‌స్టాలేషన్ స్థానం అధిక-పవర్ ఫ్రీక్వెన్సీ కన్వర్టర్లు మరియు అధిక-ఫ్రీక్వెన్సీ పరికరాల నుండి దూరంగా ఉండాలి. బలమైన విద్యుదయస్కాంత జోక్యం ఉన్నట్లయితే, నియంత్రణ రేఖల కోసం షీల్డ్ కేబుల్‌లను ఉపయోగించడం మరియు వాటిని ప్రత్యేక కేబుల్ ట్రేలో అమలు చేయడం మంచిది.
