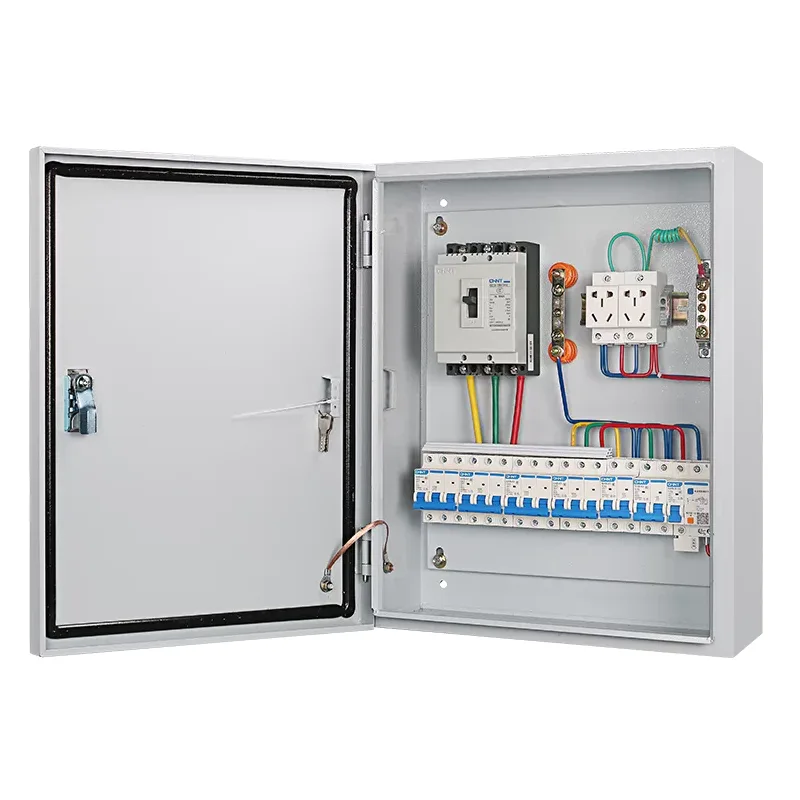

JXF తక్కువ-వోల్టేజ్ ఇంటిగ్రేటెడ్ డిస్ట్రిబ్యూషన్ బాక్స్

JXF తక్కువ-వోల్టేజ్ ఇంటిగ్రేటెడ్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు చల్లని-రోల్డ్ స్టీల్ ప్లేట్‌తో తయారు చేయబడ్డాయి, వంగి మరియు వెల్డింగ్ చేయబడ్డాయి, ఉపరితలంపై ఎపోక్సీ రెసిన్ ఎలెక్ట్రోస్టాటిక్ స్ప్రేయింగ్ ట్రీట్‌మెంట్‌తో, వాటిని సౌందర్యంగా మరియు మన్నికగా చేస్తుంది. పంపిణీ పెట్టెల తయారీదారు మరియు సరఫరాదారుగా షాంగ్మింగ్ కొత్త మరియు ఇప్పటికే ఉన్న కస్టమర్‌లకు అందించే ఉత్పత్తి రకాల్లో ఇది ఒకటి. మేము సమగ్ర R&D మరియు అనుకూలీకరణ సామర్థ్యాలను కలిగి ఉన్నాము; దయచేసి మీ అవసరాలను మాకు పంపడానికి సంకోచించకండి.

విచారణ పంపండి

ఉత్పత్తి వివరణ

JXF తక్కువ-వోల్టేజ్ ఇంటిగ్రేటెడ్ డిస్ట్రిబ్యూషన్ బాక్స్ అనేది షాంగ్మింగ్ ఫ్యాక్టరీచే రూపొందించబడిన మరియు తయారు చేయబడిన అధిక-నాణ్యత ఉత్పత్తి. ఇది IP55 రక్షణ రేటింగ్‌ను కలిగి ఉంది, వివిధ విద్యుత్ పరికరాలను ఇన్‌స్టాల్ చేయడానికి అంతర్గత మౌంటు బేస్ మరియు 110 డిగ్రీల కంటే ఎక్కువ తెరుచుకునే మరియు సరళంగా తిరిగే తలుపు.

నిర్మాణ లక్షణాలు

మెటీరియల్: JXF తక్కువ-వోల్టేజ్ ఇంటిగ్రేటెడ్ డిస్ట్రిబ్యూషన్ బాక్సులను ఎలెక్ట్రోస్టాటిక్ పౌడర్ కోటింగ్‌తో కోల్డ్ రోల్డ్ స్టీల్ ప్లేట్‌తో తయారు చేస్తారు, ఇది బలమైన తుప్పు నిరోధకత మరియు వాతావరణ నిరోధకతను అందిస్తుంది.

రక్షణ రేటింగ్: IP40; మీ ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా IP54ని అనుకూలీకరించవచ్చు. అధిక రక్షణ కోసం, బాక్స్ అంచులు సీలింగ్ స్ట్రిప్స్‌తో అమర్చబడి, అద్భుతమైన దుమ్ము మరియు నీటి నిరోధకతను అందిస్తాయి.

ఇన్‌స్టాలేషన్ విధానం: మీ అవసరాల ఆధారంగా నిర్ణయించబడిన సౌకర్యవంతమైన ఇన్‌స్టాలేషన్ ఎంపికలకు మేము మద్దతు ఇస్తున్నాము. వాల్-మౌంటెడ్, రీసెస్డ్ లేదా ఫ్లోర్-మౌంటెడ్ ఇన్‌స్టాలేషన్‌లకు మద్దతు ఉంది.

అంతర్గత లేఅవుట్: పంపిణీ పెట్టె కదిలే మౌంటు ప్లేట్‌ను కలిగి ఉంటుంది, ఇది సర్క్యూట్ రేఖాచిత్రం ప్రకారం భాగాలను ఉచితంగా అమర్చడానికి అనుమతిస్తుంది.

JXF లో-వోల్టేజ్ ఇంటిగ్రేటెడ్ డిస్ట్రిబ్యూషన్ బాక్స్‌ల అప్లికేషన్‌లు ఏమిటి?

JXF తక్కువ-వోల్టేజ్ ఇంటిగ్రేటెడ్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు తక్కువ-వోల్టేజ్ టెర్మినల్ మరియు బ్రాంచ్ సర్క్యూట్ పవర్ డిస్ట్రిబ్యూషన్, లైటింగ్, పవర్, ఎక్విప్‌మెంట్ కంట్రోల్ మరియు అవుట్‌డోర్ పవర్ అవసరాలకు అనుగుణంగా ఉపయోగించబడతాయి.

1. టెర్మినల్ పవర్ డిస్ట్రిబ్యూషన్

JXF యొక్క అత్యంత సాధారణ ప్రాథమిక అనువర్తనం ప్రధాన పంపిణీ క్యాబినెట్ నుండి శక్తిని పొందడం మరియు దానిని నిర్దిష్ట ప్రాంతాలకు లేదా పరికరాలకు పంపిణీ చేయడం.

సంబంధిత దృశ్యాలు:

అంతస్తు పంపిణీ: కార్యాలయ భవనాలు లేదా నివాస భవనాలలో, ఇది ప్రతి అంతస్తుకు విద్యుత్ బదిలీ స్టేషన్‌గా పనిచేస్తుంది.

వర్క్‌షాప్ పవర్: పారిశ్రామిక సైట్‌లో నిర్దిష్ట యంత్రానికి శక్తిని అందించడానికి బాధ్యత వహిస్తుంది.

తాత్కాలిక శక్తి: నిర్మాణ స్థలాలు లేదా ప్రదర్శన వేదికలలో, ఇది నమ్మదగిన తాత్కాలిక పవర్ యాక్సెస్ పాయింట్‌గా పనిచేస్తుంది.

2. మోటార్ నియంత్రణ మరియు ప్రారంభం

లోతైన అంతర్గత స్థలం మరియు JXF బాక్సుల అనువైన లేఅవుట్ కారణంగా, అవి కాంటాక్టర్లు మరియు థర్మల్ రిలేలను ఉంచడానికి అనువైనవి.

సంబంధిత దృశ్యాలు:

నీటి పంపు నియంత్రణ: సాధారణంగా అగ్ని పంపులు మరియు మురుగు పంపుల ఆటోమేటిక్/మాన్యువల్ స్విచింగ్ నియంత్రణ కోసం ఉపయోగిస్తారు.

ఫ్యాన్ ప్రారంభించడం: పారిశ్రామిక ప్లాంట్లు లేదా భూగర్భ పార్కింగ్ గ్యారేజీలలో వెంటిలేషన్ వ్యవస్థల నియంత్రణ.

సాఫ్ట్ స్టార్టర్/వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్ కాంబినేషన్: అంతర్నిర్మిత చిన్న సాఫ్ట్ స్టార్టర్ లేదా వేరియబుల్ ఫ్రీక్వెన్సీ డ్రైవ్ స్మూత్ మోటార్ స్టార్ట్-స్టాప్ మరియు స్పీడ్ రెగ్యులేషన్‌ని అనుమతిస్తుంది.

3. లైటింగ్ మరియు ల్యాండ్‌స్కేప్ కంట్రోల్

అవుట్‌డోర్ స్ట్రీట్‌లైట్ కంట్రోల్: సిటీ రోడ్లపై లేదా ఇండస్ట్రియల్ పార్కులలో వీధిలైట్లను స్విచ్చింగ్ చేయడానికి ఆటోమేటిక్‌గా టైమ్ స్విచ్‌లు లేదా ఫోటోసెన్సిటివ్ సెన్సార్‌లతో పని చేస్తుంది.

ల్యాండ్‌స్కేప్ లైటింగ్: బాహ్య లైటింగ్ మరియు ఫౌంటెన్ సిస్టమ్‌లను నిర్మించడానికి విద్యుత్ సరఫరాను నిర్వహిస్తుంది మరియు రక్షిస్తుంది.

ఎమర్జెన్సీ లైటింగ్: మంటలు వంటి అత్యవసర పరిస్థితుల్లో, అగ్ని రక్షణ వ్యవస్థ ద్వారా అత్యవసర లైట్లు బలవంతంగా సక్రియం చేయబడతాయి.

4. ఫైర్ ప్రొటెక్షన్ మరియు డిజాస్టర్ ప్రివెన్షన్ లింకేజ్

స్మోక్ ఎగ్జాస్ట్ ఫ్యాన్ బాక్స్: ఫైర్ అలారం సిగ్నల్స్ అందుకుంటుంది మరియు స్మోక్ ఎగ్జాస్ట్ ఫ్యాన్‌ని బలవంతంగా యాక్టివేట్ చేస్తుంది.

ఫైర్ హైడ్రాంట్ మానిటరింగ్: ఫైర్ ప్రొటెక్షన్ సిస్టమ్ యొక్క నీటి పీడనం లేదా స్థితిని పర్యవేక్షిస్తుంది మరియు నిజ-సమయ అభిప్రాయాన్ని అందిస్తుంది.

5. ఇంటిగ్రేటెడ్ కంట్రోల్ మరియు లో-వోల్టేజ్ సిస్టమ్ ఇంటిగ్రేషన్

PLC/నియంత్రణ పెట్టె: పారిశ్రామిక స్వయంచాలక ఉత్పత్తి మార్గాల లాజిక్ నియంత్రణ కోసం అంతర్గతంగా ప్రోగ్రామబుల్ లాజిక్ కంట్రోలర్‌ను కలిగి ఉంటుంది.

కమ్యూనికేషన్ కన్వర్జెన్స్: JXF అధిక-వోల్టేజ్ బాక్స్ అయినప్పటికీ, ఇది సాధారణంగా వివిధ సెన్సార్‌ల కోసం ట్రాన్స్‌మిటర్‌లు మరియు డేటా సేకరణ మాడ్యూల్‌లను ఇన్‌స్టాల్ చేయడానికి, సమగ్ర డిజిటల్ నియంత్రణను సాధించడానికి కూడా ఉపయోగించబడుతుంది.

ఉత్పత్తి లక్షణాలు

పేరు	స్పెసిఫికేషన్లు	వెడల్పు	ఎత్తు	లోతు
JXF ప్రాథమిక పెట్టె	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

సాధారణ లోపాలు మరియు పరిష్కారాలు

తప్పు దృగ్విషయం

సాధ్యమైన కారణాలు

పరిష్కారం

ప్రధాన స్విచ్ ట్రిప్ చేయబడింది మరియు రీసెట్ చేయడం సాధ్యపడదు

- అవుట్‌గోయింగ్ లైన్‌లో షార్ట్ సర్క్యూట్ లేదా ఓవర్‌లోడ్

- అవశేష ప్రస్తుత రక్షణ ట్రిప్ చేయబడింది

- స్విచ్ యొక్క యాంత్రిక వైఫల్యం

① తప్పు సర్క్యూట్‌ను పరిష్కరించడానికి ప్రతి అవుట్‌గోయింగ్ లైన్‌ను ఒక్కొక్కటిగా డిస్‌కనెక్ట్ చేయండి;

② "రీసెట్" బటన్‌ను నొక్కండి మరియు సర్క్యూట్‌ను మూసివేయడానికి ప్రయత్నించండి;

③ సర్క్యూట్ ఇప్పటికీ మూసివేయబడకపోతే, ప్రధాన స్విచ్‌ని భర్తీ చేయండి.

ఒక అవుట్‌గోయింగ్ లైన్‌కు పవర్ లేదు

- ఈ మార్గంలో మినియేచర్ సర్క్యూట్ బ్రేకర్ ట్రిప్ అయింది.

- వదులుగా లేదా కాలిన వైరింగ్.

- వినియోగదారు వైపు షార్ట్ సర్క్యూట్.

① సంబంధిత MCB ట్రిప్ అయిందో లేదో తనిఖీ చేయండి; దాన్ని రీసెట్ చేయడం సమస్యను పరిష్కరిస్తుంది.

②పవర్ ఆఫ్ అయిన తర్వాత, వైరింగ్ టెర్మినల్స్ ఆక్సిడైజ్ అయ్యాయా లేదా వదులుగా ఉన్నాయో లేదో తనిఖీ చేయండి.

③అంతర్గత వైరింగ్‌ను ట్రబుల్షూట్ చేయడానికి వినియోగదారుని సంప్రదించండి.

లీకేజ్ కరెంట్ రక్షణ యొక్క తరచుగా ట్రిప్పింగ్

- లైన్ ఇన్సులేషన్ యొక్క వృద్ధాప్యం

- బహుళ పరికరాల నుండి అధిక లీకేజ్ కరెంట్

- అవశేష ప్రస్తుత పరికరం (RCD) లోనే తప్పు

① ప్రతి సర్క్యూట్ యొక్క ఇన్సులేషన్ రెసిస్టెన్స్‌ను మెగాహోమీటర్ ఉపయోగించి కొలవండి (ఇది >0.5MΩ ఉండాలి);

②అధిక లీకేజ్ కరెంట్ ఉన్న పరికరాలను గుర్తించడానికి బ్యాచ్‌లలో పవర్ ఆన్ చేయండి;

③ అవశేష ప్రస్తుత పరికరాన్ని (RCD) భర్తీ చేయండి (టైప్ A లేదా టైప్ B సిఫార్సు చేయబడింది).

రియాక్టివ్ పవర్ పరిహారం పని చేయడం లేదు

- కంట్రోలర్ ఆన్ చేయబడలేదు

- కెపాసిటర్ దెబ్బతింది

- అసాధారణ వోల్టేజ్

①కంట్రోలర్ పవర్ సప్లై మరియు శాంప్లింగ్ కరెంట్ ట్రాన్స్‌ఫార్మర్ (CT)ని తనిఖీ చేయండి;

②మల్టీమీటర్‌తో కెపాసిటెన్స్ విలువను కొలవండి (విచలనం >10% అయితే, దాన్ని భర్తీ చేయాలి);

స్వయంచాలక మార్పిడికి ముందు వోల్టేజ్ సాధారణ స్థితికి వచ్చే వరకు వేచి ఉండండి.

అసాధారణ విద్యుత్ మీటర్ రీడింగులు

- CT ధ్రువణత రివర్స్ చేయబడింది

- మీటరింగ్ వైరింగ్ లోపం

- మీటర్ పనిచేయకపోవడం

① CT టెర్మినల్‌ను అదే పేరుతో ధృవీకరించండి (P1 బస్‌బార్‌కు ఎదురుగా);

②మీటరింగ్ స్పెసిఫికేషన్ల ప్రకారం రీవైర్ చేయండి;

③మీటర్‌ను ధృవీకరించడానికి లేదా భర్తీ చేయడానికి విద్యుత్ సరఫరా బ్యూరోని సంప్రదించండి.

ఎన్‌క్లోజర్ లోపల సంక్షేపణం/తుప్పు

- సీలింగ్ స్ట్రిప్ యొక్క వృద్ధాప్యం

- బ్రీతర్ వాల్వ్ లేదా హీటర్ లేకపోవడం

- దీర్ఘకాలిక అధిక తేమ వాతావరణం

①డోర్ సీలింగ్ స్ట్రిప్‌ను భర్తీ చేయండి;

②స్మార్ట్ డీహ్యూమిడిఫైయర్ లేదా హీటింగ్ ప్లేట్‌ను ఇన్‌స్టాల్ చేయండి;

③ ఏదైనా పేరుకుపోయిన నీటిని శుభ్రపరచండి మరియు యాంటీ రస్ట్ పెయింట్ వేయండి.

JXF Low-voltage Integrated Distribution Box
