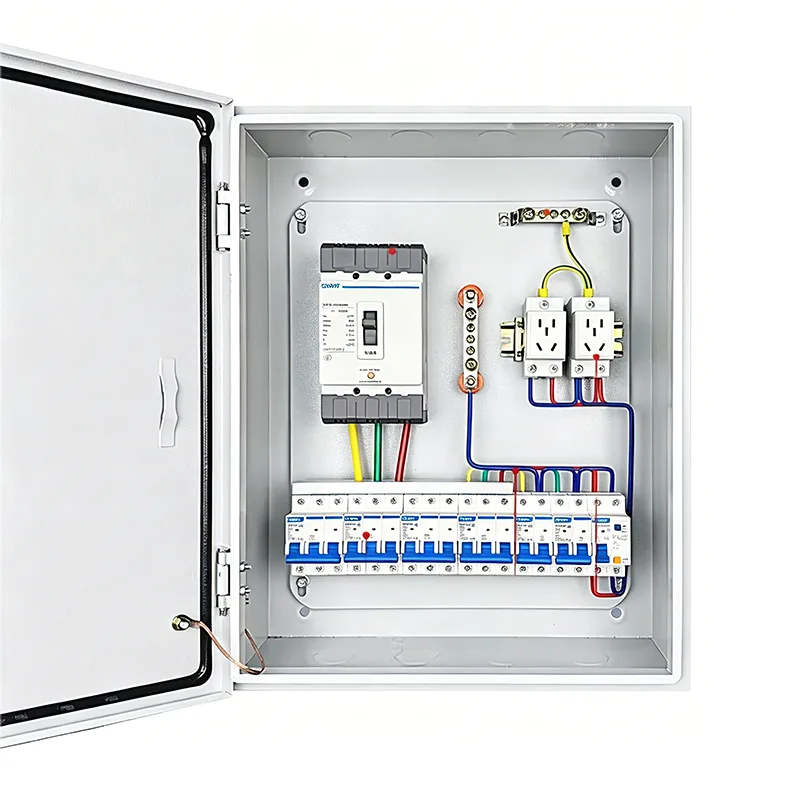

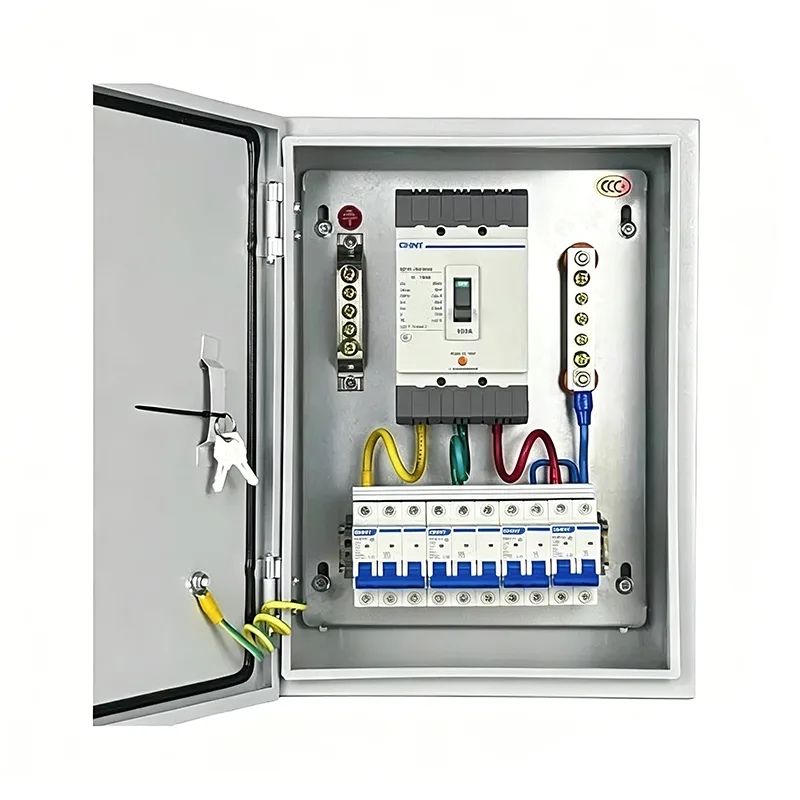

పవర్ డిస్ట్రిబ్యూషన్ బాక్స్‌ల యొక్క చిన్న పూర్తి సెట్

పవర్ డిస్ట్రిబ్యూషన్ బాక్స్‌ల యొక్క చిన్న పూర్తి సెట్ ఒక నిర్దిష్ట సర్క్యూట్ స్కీమ్ ప్రకారం వివిధ విద్యుత్ భాగాలను అనుసంధానిస్తుంది, చిన్న మెటల్ క్యాబినెట్‌లో ఇన్స్టాల్ చేయబడింది. చిన్నది అయినప్పటికీ, ఇది పూర్తి పవర్ సిస్టమ్ యూనిట్. Shangming ఈ ఉత్పత్తి యొక్క సరఫరాదారు, మరియు మేము అనేక ఇతర రకాల పంపిణీ క్యాబినెట్‌లు మరియు బాక్స్‌లను కూడా అందిస్తాము.

ఉత్పత్తి కూర్పు

షాంగ్మింగ్ యొక్క స్మాల్ కంప్లీట్ పవర్ డిస్ట్రిబ్యూషన్ బాక్స్‌లు అధునాతన డిజైన్ మరియు నమ్మదగిన నాణ్యతను కలిగి ఉన్నాయి. కాంపోనెంట్ వారీగా, ఈ సిరీస్ కేవలం బహుళ పంపిణీ పెట్టెల సమాహారం కాదు, ఎలక్ట్రికల్ సిస్టమ్ లాజిక్, ఫంక్షనల్ డివిజన్ మరియు ఇన్‌స్టాలేషన్ కోఆర్డినేషన్ ఆధారంగా శాస్త్రీయంగా కాన్ఫిగర్ చేయబడిన మాడ్యులర్ యూనిట్ సేకరణ.

1. బాక్స్ మద్దతు వ్యవస్థ

ఈ భాగం బాక్స్ యొక్క భౌతిక రక్షణకు బాధ్యత వహిస్తుంది.

షెల్: సాధారణంగా కోల్డ్ రోల్డ్ స్టీల్ ప్లేట్ లేదా స్టెయిన్‌లెస్ స్టీల్‌తో తయారు చేస్తారు.

మౌంటు పట్టాలు: సర్క్యూట్ బ్రేకర్లు మరియు ఇతర భాగాలను త్వరితగతిన మౌంట్ చేయడం కోసం బాక్స్ లోపల అడ్డంగా అమర్చబడిన ప్రామాణిక మెటల్ పట్టాలు.

ప్యానెల్: ఒక తలుపు అమర్చారు; అనుకూలీకరించదగిన వీక్షణ విండో తలుపు అందుబాటులో ఉంది, ప్రత్యక్ష భాగాలతో ప్రమాదవశాత్తు సంబంధాన్ని నిరోధించడానికి సర్క్యూట్ బ్రేకర్ ఆపరేటింగ్ హ్యాండిల్‌ను మాత్రమే బహిర్గతం చేస్తుంది.

2. ప్రాథమిక పంపిణీ వ్యవస్థ

ప్రాథమిక పంపిణీ వ్యవస్థ విద్యుత్ పంపిణీని నిర్వహిస్తుంది, నియంత్రణ మరియు రక్షణను అందిస్తుంది.

ప్రధాన సర్క్యూట్ బ్రేకర్: మొత్తం పెట్టె కోసం ప్రధాన నియంత్రణ స్విచ్, అత్యవసర విద్యుత్తు అంతరాయం లేదా నిర్వహణ కోసం ఉపయోగించబడుతుంది.

మినియేచర్ సర్క్యూట్ బ్రేకర్: ప్రతి బ్రాంచ్ సర్క్యూట్‌కు ఓవర్‌లోడ్ మరియు షార్ట్-సర్క్యూట్ రక్షణను అందిస్తుంది.

అవశేష కరెంట్ పరికరం (RCD): కరెంట్ లీకేజీని పర్యవేక్షిస్తుంది మరియు విద్యుత్ షాక్ ప్రమాదం సంభవించినప్పుడు తక్షణమే శక్తిని ఆపివేస్తుంది.

సర్జ్ ప్రొటెక్టర్: మెరుపు దాడులు లేదా పవర్ గ్రిడ్ హెచ్చుతగ్గుల ద్వారా ఉత్పన్నమయ్యే తక్షణ అధిక వోల్టేజ్‌ను గ్రహిస్తుంది, దిగువ ఖచ్చితత్వ విద్యుత్ ఉపకరణాలను రక్షిస్తుంది.

3. సహాయక మరియు పర్యవేక్షణ వ్యవస్థ

సూచిక లైట్లు: ఆపరేషన్ కోసం ఎరుపు, స్టాప్ కోసం ఆకుపచ్చ, తప్పు కోసం పసుపు, ప్రస్తుత పవర్ స్థితిని ప్రదర్శిస్తుంది.

మీటరింగ్ పరికరం: వోల్టేజ్, కరెంట్ లేదా విద్యుత్ వినియోగాన్ని పర్యవేక్షించడానికి చిన్న DIN రైలు-మౌంటెడ్ ఎనర్జీ మీటర్.

టెర్మినల్ బ్లాక్: బాహ్య లోడ్ కేబుల్స్ యొక్క చక్కని కనెక్షన్ కోసం, భవిష్యత్తు నిర్వహణను సులభతరం చేస్తుంది.

4. ఎలక్ట్రికల్ కనెక్షన్లు మరియు ఉపకరణాలు

బస్‌బార్: దువ్వెన ఆకారంలో లేదా ఫోర్క్ ఆకారపు రాగి బస్‌బార్లు, గజిబిజి జంపర్‌లను భర్తీ చేయడం, సర్క్యూట్ బ్రేకర్‌ల మధ్య కనెక్షన్‌లను మరింత కాంపాక్ట్ చేయడం మరియు ఉష్ణ ఉత్పత్తిని తగ్గించడం.

గ్రౌండింగ్ మరియు న్యూట్రల్ బస్‌బార్: అన్ని సర్క్యూట్‌ల యొక్క న్యూట్రల్ మరియు గ్రౌండ్ వైర్‌లను సెంట్రల్‌గా కనెక్ట్ చేయడానికి డెడికేటెడ్ కాపర్ స్ట్రిప్స్‌ని ఉపయోగిస్తుంది.

అంతర్గత వైరింగ్ జీను: ఫ్లేమ్-రిటార్డెంట్ వైర్లు ప్రస్తుత రేటింగ్ అవసరాలకు అనుగుణంగా ఉంటాయి, స్పష్టమైన వైర్ నంబర్ మార్కింగ్‌లతో కేబుల్ ట్రేల ద్వారా మళ్లించబడతాయి.

సరైన పూర్తి పంపిణీ పెట్టెను ఎలా ఎంచుకోవాలి?

ప్రాజెక్ట్‌ను ప్రారంభించే ముందు, పూర్తి డిస్ట్రిబ్యూషన్ బాక్స్ కాన్ఫిగరేషన్‌ను సరిగ్గా గుర్తించడం చాలా ముఖ్యం. సరికాని ఎంపిక ఫంక్షనల్ రిడెండెన్సీకి దారి తీస్తుంది, వ్యర్థమైన ఖర్చులు, ఇన్‌స్టాలేషన్ ఇబ్బందులు లేదా పరిమిత భవిష్యత్ విస్తరణ.

దశ 1: అప్లికేషన్ దృశ్యాలు మరియు లోడ్ లక్షణాలను నిర్వచించండి

దయచేసి క్రింది ప్రశ్నలను నిర్ధారించండి:

1. ఇది ఎక్కడ ఉపయోగించబడుతుంది?

ఇండోర్ డ్రైయింగ్ వర్క్‌షాప్ → IP40 సరిపోతుంది

అవుట్‌డోర్/పంప్ రూమ్/సీసైడ్ → IP54/IP65, స్టెయిన్‌లెస్ స్టీల్ మెటీరియల్ అవసరం

2. ఇది ఏ పరికరాలకు శక్తినిస్తుంది?

లైటింగ్/సాకెట్లు: సింగిల్-ఫేజ్, తక్కువ కరెంట్ (≤32A)

మోటార్లు/వెల్డింగ్ యంత్రాలు: త్రీ-ఫేజ్, హై కరెంట్ (≥32A), థర్మల్ రిలేలు/కలుషితాలు అవసరం

స్మార్ట్ పరికరాలు: 24V DC, కమ్యూనికేషన్ ఇంటర్‌ఫేస్ అవసరం

3. స్వయంచాలక నియంత్రణ అవసరమా?

మాన్యువల్ స్టార్ట్/స్టాప్ → బేసిక్ పవర్ బాక్స్

ఆటోమేటిక్ లాజిక్/రిమోట్ మానిటరింగ్ → PLC/HMI బాక్స్ అవసరం

దశ 2: ఎలక్ట్రికల్ పారామితులను లెక్కించండి మరియు కెపాసిటీని నిర్ణయించండి

1. మొత్తం లోడ్ అంచనా

అన్ని ఎలక్ట్రికల్ పరికరాల శక్తి (kW) మరియు ఆపరేటింగ్ వోల్టేజీని జాబితా చేయండి. మీకు ఇబ్బంది ఉన్నట్లయితే, Shangming యొక్క సాంకేతిక బృందం నిర్ధారించడంలో మీకు సహాయం చేస్తుంది.

Kx = 0.7-0.9 ఏకకాల కారకాన్ని పరిగణనలోకి తీసుకుని, మొత్తం కరెంట్‌ను లెక్కించండి;

ఉదాహరణ:

3 x 5.5kW మోటార్లు (380V) → సింగిల్ మోటార్ కరెంట్ ≈ 11A, మొత్తం కరెంట్ ≈ 3 × 11 × 0.8 = 26.4A;

లైటింగ్ 5kW (220V) → ప్రస్తుత ≈ 23A;

ప్రధాన ఇన్‌కమింగ్ లైన్ సిఫార్సు చేయబడింది ≥63A.

2. బ్రాంచ్ సర్క్యూట్ ప్లానింగ్

జోక్యాన్ని నివారించడానికి ప్రతి రకమైన లోడ్ స్వతంత్ర సర్క్యూట్‌ను కలిగి ఉండాలి. సర్క్యూట్ బ్రేకర్ యొక్క రేట్ విలువలో సింగిల్ సర్క్యూట్ కరెంట్ ≤ 80%.

ముఖ్యమైన పరికరాలు ప్రత్యేక సర్క్యూట్ + UPS కలిగి ఉండాలని సిఫార్సు చేయబడింది.

దశ 3: ఎన్‌క్లోజర్‌ల సంఖ్య మరియు కలయికను నిర్ణయించండి

సాధారణ దృశ్యం: 1 ఇంటిగ్రేటెడ్ ఎన్‌క్లోజర్

మధ్యస్థ-సంక్లిష్ట దృశ్యం: 2–3 ఎన్‌క్లోజర్‌లు

అధిక సంక్లిష్టత మరియు అధిక భద్రతా అవసరాలు: 3–6 ఎన్‌క్లోజర్‌లు

దశ 4: రక్షణ స్థాయి మరియు మెటీరియల్‌ని ఎంచుకోండి

Shangming యొక్క ఉత్పత్తులు IP30 నుండి IP66 వరకు రక్షణ స్థాయిలను అందిస్తాయి మరియు మెటీరియల్‌లలో కోల్డ్ రోల్డ్ స్టీల్ మరియు స్టెయిన్‌లెస్ స్టీల్ ఉన్నాయి.

మీకు భద్రత మరియు గూఢచార అవసరాలు ఉంటే మరియు నిర్దిష్ట ఇన్‌స్టాలేషన్ స్థానం ఆధారంగా భవిష్యత్తు నిర్వహణ యొక్క సౌలభ్యాన్ని మెరుగుపరచాల్సిన అవసరం ఉంటే, దయచేసి మాతో కమ్యూనికేట్ చేయండి. షాంగ్మింగ్ సాధ్యాసాధ్యాలను సమీక్షిస్తుంది మరియు డ్రాయింగ్‌లు మరియు సాంకేతిక అవసరాల ఆధారంగా 1-2 పని దినాలలో కొటేషన్ మరియు నమూనాలను అందిస్తుంది.

తరచుగా అడిగే ప్రశ్నలు

ప్ర: ఒకే పెద్ద క్యాబినెట్‌కు బదులుగా చిన్న పూర్తి పవర్ డిస్ట్రిబ్యూషన్ బాక్స్‌లను ఎందుకు ఎంచుకోవాలి?

A: చిన్న, పూర్తి పంపిణీ పెట్టెలను వాస్తవ అవసరాలకు అనుగుణంగా వివిధ ఫంక్షనల్ ఎన్‌క్లోజర్‌లతో సరళంగా కలపవచ్చు. కొన్ని కేబుల్స్ మరియు కాంపోనెంట్‌లు కర్మాగారంలో ముందుగా ఏకీకృతం చేయబడి, ఆన్-సైట్ ఇన్‌స్టాలేషన్‌ను సులభతరం చేస్తుంది మరియు వేగవంతం చేస్తుంది మరియు పరిమిత లేదా క్రమరహిత ప్రదేశాలకు అనుకూలంగా ఉంటుంది. నిర్వహణ సమయంలో, ఫంక్షనల్ జోనింగ్ స్పష్టంగా నిర్వచించబడింది, ట్రబుల్షూటింగ్ మరియు మరమ్మత్తును సులభతరం చేస్తుంది.

ప్ర: రోజువారీ నిర్వహణ మరియు తనిఖీని ఎలా నిర్వహించాలి?

A: వేడెక్కడం లేదా వదులుగా ఉండటం లేదని నిర్ధారించుకోవడానికి త్రైమాసికానికి అన్ని సర్క్యూట్ బ్రేకర్లు మరియు కాంటాక్టర్ల ఆపరేటింగ్ స్థితిని తనిఖీ చేయండి.

ఎన్‌క్లోజర్ లోపల పేరుకుపోయిన దుమ్ము, ముఖ్యంగా కూలింగ్ ఫ్యాన్ మరియు ఫిల్టర్‌లను క్రమం తప్పకుండా శుభ్రం చేయండి. వృద్ధాప్యం మరియు పగుళ్లు కోసం డోర్ ఫ్రేమ్ సీల్స్ తనిఖీ చేయండి మరియు అవసరమైతే వాటిని భర్తీ చేయండి.

ట్రేస్బిలిటీ కోసం ప్రతి నిర్వహణ తర్వాత తనిఖీ ఫలితాలు మరియు దిద్దుబాటు చర్యలను రికార్డ్ చేయండి.
